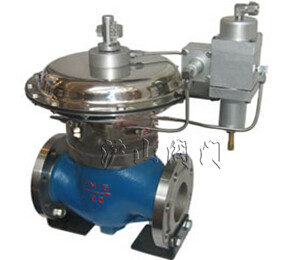

| 产品名称： | 自力式压力调节阀-指挥器操作型 | 产品型号： | V230 D13、V230 D12 |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座 | 密封结构： | 软密封、硬密封 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、自力式压力调节阀-指挥器操作型概述
自力式压力调节阀-指挥器操问作型由调节阀、执行器、指挥器组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。ZZYVP氮封装置广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
二、自力式压力调节阀-指挥器操作型型号、规格
|
类别 |
压力控制调节阀 |
|||
|
阀前压力调节阀 |
阀后压力调节阀 |
|||
|
硬密封 |
软密封 |
硬密封 |
软密封 |
|
|
型号 |
V230 D13 |
V231 D13 |
V230 D12 |
V231 D12 |
|
规格 |
DN15-250 |
|||
三、自力式压力调节阀-指挥器操作型技术参数和性能指标
|
公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数 Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
|
公称压力 MPa |
1.6 ； 4.0 |
|||||||||||||
|
Z 值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
高工作温度℃ |
V230 V231 |
液体≤ 140 ；气体≤ 80 |
||||||||||||
|
硬密封 V230 |
配隔离罐≤ 200 |
配隔离罐和加长件≤300* |
||||||||||||
|
配隔离罐和散热片≤ 200 |
||||||||||||||
|
压力平衡元件 |
波纹管 |
滚动膜片 |
||||||||||||
|
法 兰 标 准 |
DIA （亦可按用户要求提供法兰标准） |
|||||||||||||
|
阀 体 材 质 |
PN16 ：铸铁（工作温度≤ 200 ℃）； |
|||||||||||||
|
阀 芯 材 质 |
不锈钢；软密封为不锈钢镶嵌橡胶圈 |
|||||||||||||
|
高工作压力 MPa |
公称压力（注意△ Pmax 及工作压力与工作温度的关系） |
|||||||||||||
注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
