| 产品名称： | ZZW型自力式温度调节阀 | 产品型号： | ZZW型 |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

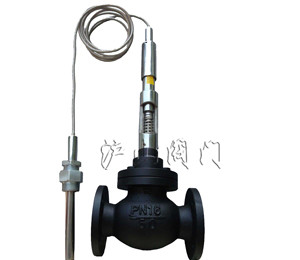

一、ZZW型自力式温度调节阀产品介绍
ZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，自力式压力调节阀公称压力PN16、40、64；温度调节范围从0~270°C；温度控制器连接头为G1″外螺纹；法兰标准：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16为凸面法兰； PN40、65为凹面法兰，阀体为凹面。结构长度按GB12221—89标准。
二、ZZW型自力式温度调节阀主要零件材料
|
阀体 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
阀座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波纹管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波纹管 |
1Cr18Ni9Ti |
|
|
温包 |
H62 |
1Cr18Ni9Ti |
|
毛细管 |
H62 |
1Cr18Ni9Ti |
|
接头 |
35 |
1Cr18Ni9Ti |
三、ZZW型自力式温度调节阀主要技术参数和性能指标
|
公称通径DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
公称压力PN(Mpa) |
1.6 4.0 |
|||||||||||||
|
额定流量系数（KV） |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
双座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
|
额定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 |
|||||||
|
允许大压差(Mpa) |
1.6 |
1.5 |
0.5 |
|||||||||||
|
温度调节范围(°C) |
0~70、50~120、100~170、150~220、200~270 |
|||||||||||||
|
调节精度（%） |
±5 |
|||||||||||||
|
允许超载值（°C） |
分别为上述温度调节范围上限加50 |
|||||||||||||
|
使用环境温度（°C） |
-40~+80 |
|||||||||||||
|
安装接头（M） |
G1” |
|||||||||||||
|
毛细管长度（M） |
3、5 |
|||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV） |
||||||||||||
|
软密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|
四、ZZW型自力式温度调节阀公称通径的外形尺寸
|
公称通径(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
法兰端面距离(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
|
总高度(H) |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
|
温包插入深度(T) |
235 430 |
430 630
|
1000 |
||||||||||
|
温包外露高度(h) |
350 |
||||||||||||
|
温包直径(d) |
25(护套直径Φ28) |
||||||||||||
|
重量(kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
|
五、ZZW自力式温度调节阀型号
