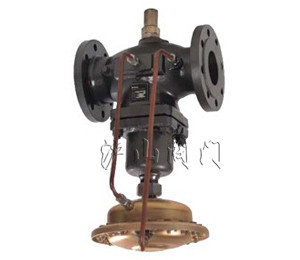

| 产品名称： | 自力式流量调节阀 | 产品型号： | V130D05(硬密封) V131D05(软密封) |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座 | 密封结构： | 硬密封、软密封 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN800 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、自力式流量调节阀介绍
自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品。
二、自力式流量调节阀特点
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、自力式温度调节阀结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
三、自力式流量调节阀型号
流量调节阀：V130D05(硬密封) V131D05(软密封)
四、自力式流量调节阀主要技术参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
公称压力MPa |
1.6；4.0 |
|||||||||||||
|
有效压力下大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
高工作温度 ℃ |
≤140 |
|||||||||||||
|
硬密封配隔离罐≤200 |
配隔离罐 加长件≤200 |
|||||||||||||
|
压力平衡元件 |
波纹管 |
滚动膜片 |
||||||||||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
|||||||||||||
|
阀体材质 |
铸铁；铸钢；铸不锈钢 |
|||||||||||||
|
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
|||||||||||||
|
高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
|||||||||||||
五、自力式流量调节阀执行器主要技术参数
|
有效面积（cm2） |
250 |
630 |
|
有效压力(MPa) |
0.02；0.05 |
|
|
允许上下膜室之间压差(MPa) |
0.4 |
0.15 |
|
材质 |
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 |
|
|
控制管线、接头 |
铜管或钢管 |
|
六、自力式流量调节阀性能指标
|
控制精度 |
±5％ |
|||
|
允许泄漏量（在规定试验条件下） |
软密封 |
4×10-4额定容量 |
||
|
硬密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10气泡/min |
20气泡/min |
40气泡/min |
||
七、自力式流量调节阀允许压差
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||

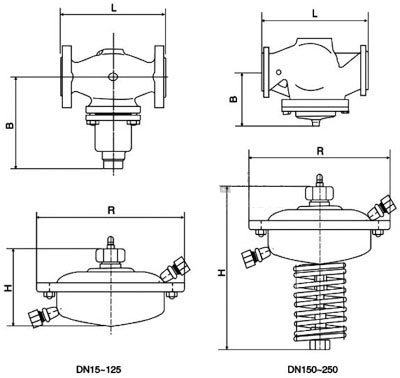

八、自力式流量调节阀外形尺寸及重量
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
φR mm |
263 |
380 |
|||||||||||
|
H mm |
150 |
520 |
|||||||||||
|
约重（kg） |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
