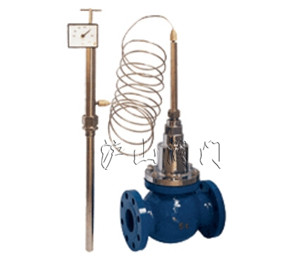

| 产品名称： | V230W自力式温度调节阀 | 产品型号： | V230W |
| 驱动方式： | 气动、电动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 自力式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、V230W自力式温度调节阀慨述
V230W自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而只依靠被控介质自身的温度变化进行自动调节的节能型产品，自力式电控温度调节阀可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
二、V230W自力式温度调节阀主要零件材料
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti
三、V230W自力式温度调节阀技术参数
|
公称通径D（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公称压力PN（MPa） |
1.6、4.0 |
||||||||||||
|
额定流量系数Kv |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
|
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
额定行程L（mm） |
6 |
8 |
10 |
14 |
20 |
35 |
|||||||
|
允许大压差（MPa） |
1.6 |
1.5 |
0.5 |
||||||||||
|
温度调节范围（℃） |
0～70、50～120、100～170、150～220、200～270 |
||||||||||||
|
调节精度（%） |
±5 |
||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
||||||||||||
|
使用环境温度（℃） |
-40～+80 |
||||||||||||
|
安装接头 |
G1" |
||||||||||||
|
毛细管长度（m） |
3、5、8 |
||||||||||||
|
允许泄漏量 |
硬密封(1/h) |
双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) |
|||||||||||
|
软密封(m1/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
|
