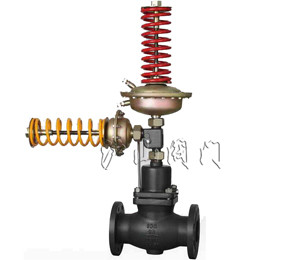

| 产品名称： | 自力式流量、压力组合阀 | 产品型号： | V13005、ZA3 |
| 驱动方式： | 气动、电动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、自力式流量、压力组合阀介绍
自力式流量、压力组合阀是无需外来能源的节能型多项组合控制阀，用于非腐蚀性高温度200℃的水可其他液体介质、流量及压力的控制装置。流量阀通过组合控制阀与ZA3型执行机构组合在一起。
二、自力式流量、压力组合阀动作原理
当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作。自力式流量调节阀流量和压力（阀后）两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，
从而满足现场的各种控制要求。
从而满足现场的各种控制要求。
三、自力式流量、压力组合阀技术参数
|
公称直径(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
160
|
200
|
250
|
|||
|
KVS值（m3/h）
|
1
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
320
|
400
|
|||
|
节流器压差（∆Pb）的流量范围（m/h）QS（有效压力下的能量范围）
|
0.02Mpa
|
0.1-2
|
0.2-3
|
0.2-4
|
0.4-7
|
0.6-11
|
0.8-16
|
3-28
|
4-40
|
6-63
|
8-80
|
12-125
|
15-150
|
18-180
|
||
|
0.05Mpa
|
0.2-3
|
0.3-4.5
|
0.3-6
|
0.5-10
|
0.8-16
|
1.2-24
|
4-40
|
6-58
|
9-90
|
12-120
|
18-180
|
12-220
|
18-250
|
|||
|
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|||
|
大压差∆Pmx(Mpa)
|
Pn16
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
||
|
Pn40
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
|
允许泄漏量
（在规定试验条件下）
|
硬密封
|
4×10-4 X阀额定容量（L/H）
|
||||||||||||||
|
软密封
|
10气泡/分
|
20气泡/分
|
40气泡/分
|
|||||||||||||
ZA5型执行器主要技术参数
|
执行器有效面积 (cm2)
|
250
|
|
有效压力 (Mpa) (节流阀压差∆Pb)
|
0.02 0.05
|
|
允许上下膜室之间有大压差 ∆Pmax (Mpa)
|
0.4
|
|
设定值偏差
|
±5%
|
|
控制接头\接头
|
铜管或钢管Ǿ10×1（mm）卡套式管接头 R1/4″
|
ZA3执行器主要技术参数
|
执行器有效面积(cm2)
|
32
|
80
|
250
|
630
|
|
|
阀前压力控制范围
(Mpa)
|
红色弹簧
|
0.3-1.2
|
0.1-0.6
|
0.015-0.15
|
|
|
黄色弹簧
|
|
0.05-0.3
|
0.01-0.07
|
0.005-0.035
|
|
|
黑色弹簧
|
0.8-1.6
|
|
|
|
|
|
适用公称通径DN(mm)
|
15～125
|
15～250
|
|||
|
保证压力阀正常的工作的小压差∆Pmin(Mpa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
|
允许上下膜室之间的大压差∆Pmax(Mpa)
|
2.0
|
1.25
|
0.4
|
0.15
|
|
|
设定值偏差
|
±8%
|
||||
|
控制管线\接头
|
铜管或钢管 Ǿ10×1（mm）卡套式管接头R1/4″
|
||||
