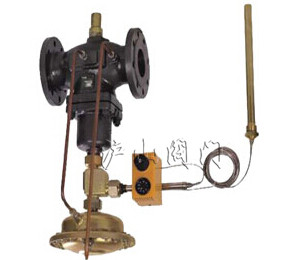

自力式流量、温度组合阀



产品名称：	自力式流量、温度组合阀	产品型号：	V130D05T06、V130D05T17
驱动方式：	自力式	连接形式：	焊接、法兰
结构形式：	单座、双座	密封结构：	软密封、硬密封
压力范围：	1.6～4.0MPa	公称通径：	DN15-DN150
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

一、自力式流量、温度组合阀介绍

   自力式流量、温度组合阀主要应用于工艺过程控制中的流量和温度调节，自力式流量、压力组合阀可用于高200℃的非腐蚀性的液体等介质，按优先动作原理工作，不能同时控制两个参数。


二、自力式流量、温度组合阀型号


类别	流量、温度组合阀（温度升高阀关）
	控制液体温度		控制液体温度或气体温度
	硬密封	软密封	硬密封	软密封
型号	V130D05T06	V131D05T06	V130D05T17	V131D05T17

三、自力式流量、温度组合阀控制阀主要技术参数


公称通径DN		15	20	25	32	40	50	65	80	100	125	150
额定流量系数 Kvs		4	6.3	8	16	20	32	50	80	125	160	280
有效压力下 大流量（m3/h）※	0.02 MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180
公称压力（MPa）		1.6；4.0
高工作温度（℃）		≤140
		硬密封配隔离罐≤200								≤400
压力平衡元件		波纹管								滚动膜片
法兰标准		ANSI JIS DIN GB JB(特殊可按用户提供)
阀体材质		铸铁；铸钢；铸不锈钢
阀芯材质		不锈钢，软密封为不锈钢镶嵌橡胶圈
高工作压力		公称压力（注意△Pmx及工作压力与工作温度的关系）

注：※有效压力指节流板前后的差压，表中有效压力下的大流量适用于水，其它介质需通过公式换算。

四、自力式流量、温度组合阀执行器主要技术参数


有效面积（cm2）	250	630
有效压力（MPa）	0.02；0.05
允许上下膜室之间大压差（MPa）	0.4	0.15
材质	膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头R1/4″

五、T06、T17执行器主要技术参数


执行器型号	T06	T17
温度设定范围（℃）	-20～50 20～90 40～110 60～130
特殊温度设定（℃）	110～180 180～250
超温保护	超过设定值100℃以内
时间常数（S）	15	20
温包材质	铜镀镍
毛细管长度（m）	5，10，15（根据用户要求提供）

六、自力式流量、温度组合阀性能指标


允许泄漏量 （在规定试验条件下）	硬密封	4×10-4阀额定容量
	软密封	DN15～50	DN65～125	DN150
		10气泡/min	20气泡/min	40气泡/min

七、自力式流量、温度组合阀允许压差


公称通径DN		15	20	25	32	40	50	65	80	100	125	150
大允许压差 △P(MPa)	PN16	1.6								1.5		0.5
	PN40	2.0
