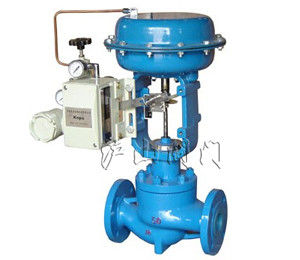

| 产品名称： | HCP平衡笼式单座调节阀 | 产品型号： | HCP |
| 驱动方式： | 手动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 笼式单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、HCP平衡笼式单座调节阀概述
HCP系列平衡笼式单座调节阀是专门设计用于气体、蒸汽和水、及其它非腐蚀性液体工况。平衡笼式设计容许DBOY系列配备小巧、紧凑，经济的执行机构，对抗高达100kg/cm2〔430℃〕的压降〔阀体压力/温度曲线和执行机构限制〕。
一、HCP平衡笼式单座调节阀技术指标
阀门口径∶2 - 12"
Cv值范围∶26 -1240
压力等级∶ANSI CL 150 - 600 , DIN PN10 - 100
端部连接∶BWE,SWE, RF,RTJ, THD
阀体材质∶铸铁,WCB,WC9,CF8M
三、HCP平衡笼式单座调节阀主要技术参数
| 阀体型式 | 直通笼式单座铸造球型阀 | |
| 公称通径 | 32、40、50、65、80、100、125、150、200、250、300、350mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW(32~50mm)；对接焊BW(65~350mm) | |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | |
| 上阀盖 | 常温型 | -5～+230℃ |
| 伸长I型 | +230～+566℃ | |
| 伸长II型 | -100～-45℃ | |
| 伸长III型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
四、HCP平衡笼式单座调节阀阀内件
| 阀芯形式 | 带组合密封圈或活塞环的压力平衡式阀芯 | |
| 流量特性 | 金属阀座 | 等百分比特性(%)和线性特性(L) |
| 软阀座 | ||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
五、HCP平衡笼式单座调节阀执行机构
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa |
| 供气压力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
六、HCP平衡笼式单座调节阀主要性能指标
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 | |
七、HCP平衡笼式单座调节阀Cv值和行程高容量阀芯(%C、LC、%T、LT)
| 公称通径 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 250 | |
| 阀座直径 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 250 | |
| 额定Cv值 | 等百分比特性 | 24 | 36 | 60 | 100 | 140 | 220 | 320 | 420 | 820 | 1000 | 1440 | 1900 |
| 线性特性 | 26 | 40 | 75 | 110 | 150 | 240 | 365 | 435 | 850 | 1035 | 1490 | 2000 | |
| 额定行程 | 25 | 38 | 50 | 75 | 100 | 150 | |||||||
八、HCP平衡笼式单座调节阀高精度流量特性阀芯(%CF、LCF、%TF、LTF)
| 公称通径 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||||
| 阀座直径 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 | |
| 额定Cv值 | 11 | 17 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 360 | 275 | 360 | 650 | |
| 额定行程 | 25 | 38 | 50 | 75 | |||||||||||||||||||||||
九、HCP平衡笼式单座调节阀主要外形及连接尺寸
| 公称通径DN(mm) | 32、40、50、65、80、100、125、150、200、250、300、350mm |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为 您提供完整的图纸及技术资料。 |
| 阀体高度 | |
| 执行器高度 |
