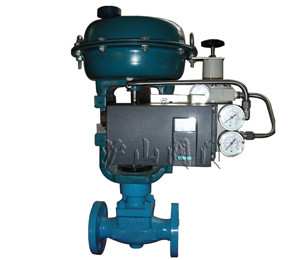

HLS小口径单座调节阀

　　小口径单座调节阀可用于控制各种不同压力和温度的流体，阀体呈S流线型的通道，压降损失小，流量大， 可调范围广，流量特性精度高，调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。


二、HLS小口径单座调节阀特性


　　(1)等百分比特性(对数)，等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

　　(2)线性特性(线性)，线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

　　(3)抛物线特性，流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。


三、HLS小口径单座调节阀技能参数


　　阀 体

　　型 式 直通单座铸造球形阀

　　公称通径 20、25mm

　　公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

　　连接型式 法兰连接：FF、RF、RJ、LG 法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等 焊接连接：嵌接焊SW 材 料 铸钢(ZG230-450)

　　铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等 上 阀 盖

　　常温型(P)：-17～+230℃

　　伸长Ⅰ型(EⅠ)：-45～-17℃ +230～+566℃

　　伸长Ⅱ型(EⅡ)：-100～-45℃

　　伸长Ⅲ型(EⅢ)：-196～-100℃

　　注：工作温度不准超过各种材料的允许范围 压盖型式 螺栓压紧式 填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件

　　阀芯型式 单座柱塞型阀芯HCB笼式调节阀

　　材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)

　　不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

　　执行机构

　　型 式 HA多弹簧薄膜执行机构 膜片材料 丁睛橡胶夹尼龙布 弹簧范围 20～100、80～240kPa 供气压力 140～400kPa 气源接口 Rc 1 4 环境温度 -30～+70℃ 阀作用型式 气—关式或气—开式 附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HLS小口径单座调节阀性能


　　泄 漏 量

　　金属阀座：小于阀额定容量的0.01℅，符合ANSI B16.104-1976Ⅳ级

　　软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级

　　回 量

　　带定位器：小于全行程的1℅　不带定位器：小于全行程的3℅ 基本误差

　　带定位器：小于全行程的±1℅　不带定位器：小于全行程的±5℅

　　注：采用标准的V型聚四氟乙烯填料时

　　可调范围 50：1(0.25≤Cv≤14)或30：1(Cv≤0.16)
