产品名称：
|

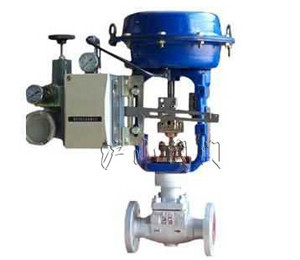

HLC小口径笼式单座调节阀
|
产品型号：
|
HLC
|
|
驱动方式：
|
气动、电动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
笼式单座
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN20、DN25
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、HLC小口径笼式单座调节阀概述
HLC小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
二、HLC小口径笼式单座调节阀技术参数
阀体型式：直通单座套筒式铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000
等焊接连接,嵌接焊SW.
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖：常温型(P)：-17～+230℃
伸长Ⅰ型(E1)：-45～-17℃+230～+566℃
伸长Ⅱ型(E2I)：-100～-45℃
伸长Ⅱ型(E2W)：-196～-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性(%)和线性特性(L)参考以下流量图
套筒形式：分离式套筒
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
三、HLC小口径笼式单座调节阀执行机构
型 式：LHA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
四、HLC小口径笼式单座调节阀性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回 差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%(LHA1型小于全行程的5%)
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1(Cv≥0.25)或30：1(CV≤0.16)
五、HLC小口径笼式单座调节阀Cv值和行程
|
额定Cv值
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
|
流量特性
|
金属阀座
|
等百分比(%)
|
-
|
-
|
-
|
-
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
线性(L)
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
额定行程(mm)
|
14.3
|
|
公称通径
|
20、25
|
注：符号○表示阀的规格范围。
六、HLC小口径笼式单座调节阀允许压差
A.气-关式阀 100KPa
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
|
HA1D
|
1.4
|
0.2～1.0
|
有或无
|
40
|
31
|
31
|
16
|
16
|
10
|
10
|
|
56
|
|
1.6
|
0.2～1.0
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
100
|
100
|
100
|
84
|
84
|
52
|
52
|
|
4.0
|
0.8～2.4
|
有
|
-
|
-
|
-
|
40
|
40
|
40
|
40
|
|
100
|
100
|
100
|
100
|
|
HA2D
|
1.4
|
0.2～1.0
|
有或无
|
40
|
40
|
40
|
32.6
|
32.6
|
20
|
20
|
|
100
|
62
|
62
|
|
1.6
|
0.2～1.0
|
有
|
-
|
40
|
40
|
40
|
40
|
40
|
40
|
|
100
|
100
|
100
|
100
|
100
|
100
|
B.气-关式阀
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
|
HA1R
|
1.4
|
0.2～1.0
|
有或无
|
40
|
31
|
31
|
16
|
16
|
10
|
10
|
|
56
|
|
2.8
|
0.8～2.4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
100
|
100
|
100
|
100
|
100
|
72
|
72
|
|
HA2R
|
1.4
|
0.2～1.0
|
有或无
|
40
|
40
|
40
|
32.6
|
32.6
|
20
|
20
|
|
100
|
62
|
62
|
|
2.8
|
0.8～2.4
|
有
|
-
|
40
|
40
|
40
|
40
|
40
|
40
|
|
100
|
100
|
100
|
100
|
100
|
100
|
注:1、大允许压差不准超过ANSI B16.34或JIS B2201标准规定的大工作压力。
2、同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3、黑线框内数字表示阀配用标准规格执行机构。
七、HLC小口径笼式单座调节阀法兰距mm
称
通径
|
A
|
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
|
JIS 16K RF
|
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
|
ANSI 600RF JIS 40K RF PN6.4
|
ANSI 150 RJ
|
ANSI 300 RJ
|
ANSI 600 RJ
|
JIS 20K 沟槽型嵌入型
|
JIS 30K沟槽型嵌入型
|
ANSI 300 LG
|
ANSI 600 SW、BW
|
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
注：法兰距符合IEC534-3标准。
八、HLC小口径笼式单座调节阀外形尺寸mm
|
执行机构
|
H
|
φB
|
C
|
E
|
|
常温型P
|
伸长Ⅰ型E1
|
伸长Ⅱ型E2I
|
伸长Ⅱ型E2W
|
|
LHA1D、R
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
LHA2D、R
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
九、HLC小口径笼式单座调节阀重量Kg
Ⅰ.法兰连接
公称
通径
|
执行机构
|
ANSI 125、150 JIS 10K
|
ANSI 300、600 JIS 16、20、30、40K
|
|
常温型（P）
|
伸长Ⅰ型
（E1）
|
伸长Ⅱ型
（E2I）
|
伸长Ⅱ型（E2W）
|
常温型（P）
|
伸长Ⅰ型
（E1）
|
伸长Ⅱ型
（E2I）
|
伸长Ⅱ型
（E2W）
|
|
20、25
|
LHA1D、R
|
16
|
18
|
21
|
26
|
17
|
19
|
22
|
27
|
|
LHA2D、R
|
23
|
25
|
28
|
33
|
24
|
26
|
29
|
34
|
Ⅱ.焊接连接
|
公称通径
|
执行机构
|
常温型（P）
|
伸长Ⅰ型（E1）
|
伸长Ⅱ型（E2I）
|
伸长Ⅱ型（E2W）
|
|
20、25(SW)
|
LHA1D、R
|
14
|
16
|
19
|
24
|
|
LHA2D、R
|
21
|
23
|
26
|
31
|
