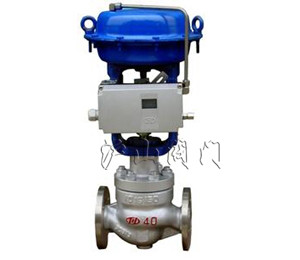

| 产品名称： | 波纹管密封笼式调节阀 | 产品型号： | HCBW |
| 驱动方式： | 气动、电动 | 连接形式： | 法兰、焊接 |
| 结构形式： | 笼式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN100 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、HCBW波纹管密封平衡笼式调节阀概述
HCBW波纹管密封平衡笼式调节阀是一种改进型压力平衡式调节阀，该阀套筒上装有高性能的密封环，有效提高泄露等级，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。
二、HCBW波纹管密封平衡笼式调节阀阀体
型 式：直通双座铸造球型阀
公称通径：20、25、40、50、65、80、100mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖：常温型(P)：-17～+230℃
伸长Ⅰ型(E1)：-45～-17℃+230～+566℃
伸长Ⅱ型(E2I)：-100～-45℃
伸长Ⅱ型(E2W)：-196～-100℃
注:波纹管密封平衡笼式工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性(%)和线性特性(L)
套筒形式：分离式套筒
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
三、HCBW波纹管密封平衡笼式调节阀执行机构
型 式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa(LHA，LVA5型)，190～350、190～400kPa(LVA6型)
供气压力：140～400kPa(LHA型)、140～280kPa(LVA5型)、400～500kPa(LVA6型)、300～500kPa(LVP型)
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%(LHA1型小于全行程的5%)
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)
|
公称通径（mm） |
40 |
50 |
65 |
80 |
100 |
|
|
阀座直径（mm） |
40 |
50 |
65 |
80 |
100 |
|
|
额定Cv值 |
等百分比特性 |
36 |
60 |
100 |
140 |
220 |
|
线性特性 |
40 |
75 |
110 |
150 |
240 |
|
|
额定行程（mm） |
25 |
38 |
||||
六、HCBW波纹管密封平衡笼式调节阀允许压差
Ⅰ.金属阀座
A.气—关式阀100KPa
|
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||
|
公称通径 |
||||||||
|
40 |
50 |
65 |
80 |
100 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
5.1 |
4.0 |
- |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
25 |
19 |
- |
- |
- |
|
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
- |
- |
- |
|
|
76 |
59 |
|||||||
|
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
9.9 |
7.7 |
6.6 |
5.4 |
4.2 |
|
1.6 |
0.2～1.0 |
有 |
40 |
38 |
32.9 |
27.4 |
20.8 |
|
|
49.2 |
||||||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
|
|
100 |
100 |
98.7 |
82.3 |
62.8 |
||||
|
LHA3D |
1.4 |
0.2～1.0 |
有或无 |
17.5 |
13.7 |
11.7 |
9.7 |
7.4 |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
37 |
|
|
87 |
67 |
58 |
48.7 |
|||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
|
|
100 |
100 |
100 |
1 0 |
100 |
||||
|
LHA4D |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
20.2 |
16.7 |
12.8 |
|
1.6 |
0.2～1.0 |
有 |
- |
- |
40 |
40 |
40 |
|
|
100 |
83.9 |
63.6 |
||||||
|
4.0 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
|
|
100 |
100 |
100 |
||||||
B.气—开式阀100KPa
| 执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | ||||
| 公称通径 | ||||||||
| 40 | 50 | 65 | 80 | 100 | ||||
| LHA1R | 1.4 | 0.2～1.0 | 有或无 | 5.1 | 4.0 | - | - | |
| 2.8 | 0.8～2.4 | 有 | 36 | 27 | - | - | - | |
| LHA2R | 1.4 | 0.2～1.0 | 有或无 | 9.9 | 7.7 | 6.6 | 5.4 | 4.2 |
| 2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 38.4 | 29.3 | |
| 68.1 | 53.9 | 46 | ||||||
| LHA3R | 1.4 | 0.2～1.0 | 有或无 | 17.5 | 13.7 | 11.7 | 9.7 | 7.4 |
| 2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | |
| 100 | 95.7 | 81.7 | 68 | 51.8 | ||||
| LHA4R | 1.4 | 0.2～1.0 | 有或无 | - | - | 20.2 | 16.7 | 12.8 |
| 2.8 | 0.8～2.4 | 有 | - | - | 40 | 40 | 40 | |
| 100 | 100 | 89.7 | ||||||
| LVA5R | 1.4 | 0.2～1.0 | 有或无 | - | - | - | - | 17.5 |
| 1.4 | 0.4～1.2 | 有或无 | - | - | - | - | 40 | |
| 52 | ||||||||
| 2.8 | 0.8～2.4 | 有 | - | - | - | - | 40 | |
| 100 | ||||||||
| LVA6R | 4.0 | 1.9～3.5 | 有 | - | - | - | - | 40 |
| 100 | ||||||||
| 5.0 | 1.9～4.0 | 有 | - | - | - | - | ||
1. 大允许压差不超过ANSI B16.34或JIS B2201标准规定的大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.黑线框内数字表示阀配用标准规格执行机构
II.软阀座
A.气—关式阀100KPa
|
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||
|
公称通径 |
||||||||
|
40 |
50 |
65 |
80 |
100 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
3.6* |
2.8* |
- |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
17 |
13 |
- |
- |
- |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
- |
- |
- |
|
|
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
6.9* |
5.4* |
4.6* |
3.8* |
2.9* |
|
1.6 |
0.2～1.0 |
有 |
30 |
26.6 |
23.0 |
19.2 |
14.6 |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
|
|
LHA3D |
1.4 |
0.2～1.0 |
有或无 |
12.3* |
9.6* |
8.2* |
6.8* |
5.2* |
|
1.6 |
0.2～1.0 |
有 |
30 |
30 |
30 |
30 |
25.9 |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
0 |
|
|
LHA4D |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
14.1* |
11.7* |
9.0* |
|
1.6 |
0.2～1.0 |
有 |
- |
- |
30 |
30 |
30 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
30 |
30 |
30 |
|
B.气—开式阀100KPa
|
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||
|
公称通径 |
||||||||
|
40 |
50 |
65 |
80 |
100 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
3.6* |
2.8* |
- |
- |
- |
|
2.8 |
0.8～2.4 |
有 |
25 |
19 |
- |
- |
- |
|
|
LHA2R |
1 4 |
0.2～1.0 |
有或无 |
6.9* |
5.4* |
4.6* |
3.8* |
2.9* |
|
2.8 |
0.8～2.4 |
有 |
30 |
30 |
30 |
26.9 |
20.5 |
|
|
LHA3R |
1.4 |
0.2～1.0 |
有或无 |
12.3* |
9.6* |
8.2* |
6.8* |
5.2* |
|
2.8 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
|
|
LHA4R |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
14.1* |
11.7* |
9.0* |
|
2.8 |
0.8～2.4 |
有 |
- |
- |
30 |
30 |
30 |
|
注:1、大允许压差不准超过ANSI B16.34或JIS B2201标准规定的大工作压力。
2、带有*阀的泄漏量≤10,符合标准ANSI B16.04Ⅳ级，无*阀的泄漏量≤10，符合标准ANSI B16.04-1976Ⅵ级。
3、黑线框内数字表示阀配用标准规格执行机构。
七、HCBW波纹管密封平衡笼式调节阀法兰距mm
|
公称通径 |
A |
|||||||
|
ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6 |
JIS 16K RF |
ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
JIS 16K 沟槽型 嵌入型 |
JIS 20 沟槽型 嵌入型 |
JIS 30K 沟槽型 嵌入型 |
JIS 40K 沟槽型 嵌入型 |
|
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
公称通径 |
A |
||||||
|
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
ANSI 300 LG |
ANSI 600 LG |
ANSI 150 SW、BW |
ANSI 150、600 SW、BW |
|
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
|
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
|
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
|
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
|
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
注：法兰距符合IEC534-3标准。
八、HCBW波纹管密封平衡笼式调节阀外形尺寸mm
|
公称通径 |
执行机构 |
H |
C |
φB |
E |
|||
|
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|||||
|
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
|
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
||
|
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
||
|
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
|
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
||
|
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
||
|
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
||
|
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
||
|
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
||
|
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
||
|
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
||
|
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
||
|
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
||
|
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
||
注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
| 公称通径 | 执行机构 | 法兰连接 | 焊接连接 | ||||||||||||||
| ANSI 125、150 JIS 10K |
ANSI 300 JIS 16、20、30K |
ANSI 600 JIS 40K |
ANSI 150、300、600 JIS 10、16、20、30K |
||||||||||||||
| P | E1 | E2I | E2W | P | E1 | E2I | E2W | P | E1 | E2I | E2W | P | E1 | E2I | E2W | ||
| 40 | LHA1D、R | 24 | 27 | 30 | 32 | 29 | 32 | 35 | 37 | 37 | 40 | 43 | 45 | 29 | 32 | 35 | 37 |
| LHA2D、R | 31 | 34 | 37 | 39 | 36 | 39 | 42 | 44 | 44 | 47 | 50 | 52 | 36 | 39 | 42 | 44 | |
| LHA3D、R | 43 | 46 | 49 | 51 | 48 | 51 | 54 | 56 | 56 | 59 | 62 | 64 | 48 | 51 | 54 | 56 | |
| 50 | LHA1D、R | 30 | 33 | 36 | 38 | 35 | 38 | 41 | 43 | 40 | 43 | 46 | 48 | 35 | 38 | 41 | 43 |
| LHA2D、R | 37 | 40 | 43 | 45 | 42 | 45 | 48 | 50 | 47 | 50 | 43 | 55 | 42 | 45 | 48 | 50 | |
| LHA3D、R | 49 | 52 | 55 | 57 | 54 | 57 | 60 | 62 | 59 | 62 | 65 | 67 | 54 | 57 | 60 | 62 | |
| 65 | LHA2D、R | 43 | 47 | 51 | 53 | 48 | 52 | 56 | 58 | 65 | 69 | 73 | 75 | 48 | 52 | 56 | 58 |
| LHA3D、R | 5 5 | 59 | 63 | 65 | 60 | 64 | 68 | 70 | 77 | 81 | 85 | 87 | 60 | 64 | 68 | 70 | |
| LHA4D、R | 86 | 90 | 9 4 | 96 | 91 | 95 | 99 | 101 | 108 | 112 | 116 | 118 | 91 | 95 | 99 | 101 | |
| 80 | LHA2D、R | 53 | 59 | 65 | 68 | 63 | 69 | 75 | 78 | 85 | 91 | 97 | 100 | 63 | 69 | 75 | 78 |
| LHA3D、R | 65 | 71 | 77 | 80 | 75 | 81 | 87 | 90 | 97 | 103 | 109 | 112 | 75 | 81 | 87 | 90 | |
| LHA4D、R | 96 | 102 | 108 | 111 | 106 | 112 | 118 | 121 | 128 | 134 | 140 | 143 | 106 | 112 | 118 | 121 | |
| 100 | LHA2D、R | 63 | 73 | 78 | 81 | 78 | 88 | 93 | 96 | 113 | 123 | 128 | 131 | 75 | 85 | 90 | 93 |
| LHA3D、R | 75 | 85 | 90 | 93 | 90 | 100 | 105 | 108 | 125 | 135 | 140 | 143 | 87 | 97 | 102 | 105 | |
| LHA4D、R | 106 | 116 | 121 | 124 | 121 | 131 | 136 | 139 | 156 | 166 | 171 | 174 | 118 | 128 | 133 | 136 | |
| LVA5R | 233 | 243 | 248 | 251 | 248 | 258 | 263 | 266 | 283 | 293 | 298 | 301 | 245 | 255 | 260 | 263 | |
| LVA6R | 248 | 258 | 263 | 266 | 263 | 273 | 278 | 281 | 298 | 308 | 313 | 316 | 260 | 270 | 275 | 278 | |
