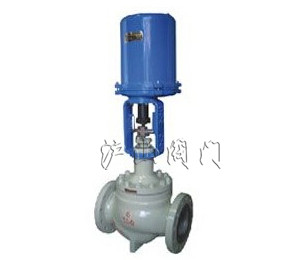

| 产品名称： | 笼式调节阀 | 产品型号： | HCB |
| 驱动方式： | 气动、电动 | 连接形式： | 法兰、焊接 |
| 结构形式： | 笼式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN100-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、HCB笼式调节阀结构特点和应用范围
CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
二、HCB笼式调节阀技术参数和性能指标
|
阀体 |
|
|
型式 |
直通铸造球形阀 |
|
公称通径 |
100～300mm |
|
公称压力 |
ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接：FF、RF、RJ、LG |
|
材料 |
ZG25ZG1Cr18Ni9Ti |
|
上阀盖 |
常温型（P）：-17～+230℃伸长Ⅰ型（EⅠ）：-45～-17℃+230～+566℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 |
|
阀内组件 |
|
|
阀芯型式 |
先导式阀芯 |
|
材料 |
17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金 |
|
执行机构 |
|
|
型式 |
HA多弹簧薄膜执行机构 |
|
膜片材料 |
丁睛橡胶夹尼龙布 |
|
弹簧范围 |
0.02～0.10MPa、0.08～0.24MPa |
|
供气压力 |
0.14、0.16、0.28、0.35MPa |
|
气源接口 |
Rc14 |
|
环境温度 |
-30～+70℃ |
|
阀作用型式 |
气—关式或气—开式 |
|
附件 |
定位器、手轮机构、气动阀位传送器等 |
|
性能 |
|
|
泄漏量 |
符合标准ANSIB16.104Ⅳ级，小于额定Cv的0.01% |
|
回差 |
3%（不带定位器）、1%（带定位器） |
|
基本误差 |
±5%（不带定位器）、±1%（带定位器） |
|
可调范围 |
50：1 |
