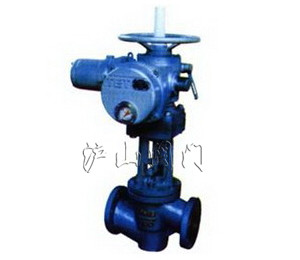

| 产品名称： | 电动衬胶截止阀 | 产品型号： | J941J |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 橡胶 |
| 压力范围： | 0.6～1.6MPa | 公称通径： | DN15-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、J941J电动衬胶截止阀概述
电动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。
设计与制造：GB12235 结构长度：GB12221(1系列) 法兰连接尺寸：GB4216、JB78
二、J941J电动衬胶截止阀优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
适用温度：适用温度：≤85℃、≤100℃、≤120℃(按照衬里材料)
压力等级：PN0.6、1.0、1.6
三、J941J电动衬胶截止阀结构特点
1、塑料衬里J41型直通式、J45型直流式、型电动截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
四、J941J电动衬胶截止阀的标准规范
设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、J941J电动衬胶截止阀安装与维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及传动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
六、J941J电动衬胶截止阀测试
衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢
衬里：橡胶 阀瓣：碳钢 、不锈钢、完全包覆橡胶
阀杆：碳钢、不锈钢、完全包覆橡胶 电动装置：组合件
部件列表：：1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖子 6、连接板7、阀杆 8、电动装置
七、J941J电动衬胶截止阀主要外形尺寸
|
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
H |
型号 |
A |
B |
质量 |
|
15 |
1.6
1.0 |
1.6
1.0 |
130 |
95 |
65 |
4-14 |
|
|
|
|
|
|
20 |
150 |
105 |
75 |
4-14 |
|
|
|
|
|
||
|
25 |
160 |
115 |
85 |
4-14 |
492 |
ZA1-5-14 |
395 |
168 |
23 |
||
|
32 |
180 |
140 |
100 |
4-18 |
499 |
ZA1-5-14 |
395 |
168 |
26 |
||
|
40 |
200 |
150 |
110 |
4-18 |
520 |
ZA2-10-18 |
526 |
470 |
80 |
||
|
50 |
230 |
165 |
125 |
4-18 |
530 |
ZA2-10-18 |
526 |
470 |
85 |
||
|
65 |
290 |
185 |
145 |
4-18 |
579 |
ZA2-15-18 |
526 |
470 |
90 |
||
|
80 |
310 |
200 |
160 |
6/2-18 |
597 |
ZA2-15-18 |
526 |
470 |
100 |
||
|
100 |
350 |
220 |
180 |
6/2-18 |
629 |
ZA2-15-18 |
526 |
470 |
122 |
||
|
125 |
400 |
250 |
210 |
6/2-18 |
|
|
|
|
|
||
|
150 |
480 |
285 |
240 |
6/2-22 |
|
|
|
|
|
||
|
200 |
600 |
340 |
295 |
6/2-22 |
|
|
|
|
|
注：表中电动装置为天二通ZA型，是本厂基型产品，同时可按用户要求配置，
