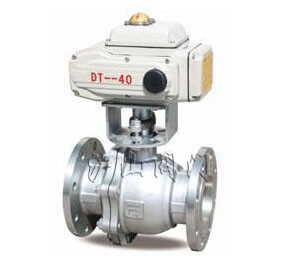

| 产品名称: | 电动切断球阀 | 产品型号: | ZQO |
| 驱动方式: | 电动 | 连接形式: | 法兰 |
| 结构形式: | O型 | 密封材料: | 橡胶 |
| 压力范围: | 1.6~4.0MPa | 公称通径: | DN15-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、ZQO电动切断球阀概述
ZQO型切断球阀由执行机构和气动球阀本体组成,O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。特别是电动球阀具有可靠的密封性能,作为管道内介质的切断使用,广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
阀芯型式:O型截球体
公称通径:DN15 ~300 NPS 1/2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:电动法兰球阀 FF、RF、RTJ、等.
二、ZQO电动切断球阀标准规格
阀体型式:直通铸造阀阀芯型式:O型截球体
公称通径:DN15 ~300 NPS 1/2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:电动法兰球阀 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZQO电动切断球阀型号编制
| Z | 执行机构 | Q | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列切断阀 |
S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构 |
Q 切断阀 |
O:标准型软密封切断球阀 |
PN16=16 CL150LB=CL150 |
C=WCB |
DN50=DN50 |
| 如:气动活塞式切断球阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZSQO-16C DN50 | ||||||
四、ZQO电动切断球阀性能
| 流量特性 | 快开(ON-OFF) |
| 额定CV值 | 全腔型CV 21~7359 |
| 行程 | 全开 90° |
| 允许泄漏量 | 软密封:0泄漏 |
五、ZQO电动切断球阀选用参数表
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Cv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 配套气动执行器 阀座PTFE | ||||||||||||||
| 双作用ATD- | 50 | 63 | 75 | 88 | 100 | 125 | 145 | 180 | 240 | 265 | ||||
| 单作用ATS- | 63 | 75 | 88 | 100 | 115 | 125 | 145 | 160 | 200 | 240 | 265 | 330 | ||
| 配套电动执行器 阀座PTFE | ||||||||||||||
| 电动执行器3410R- | 05 | 10 | 20 | 50 | 60 | 100 | ||||||||
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
