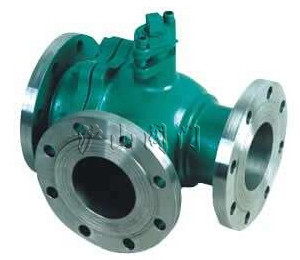

| 产品名称： | Q44(5)三通T(L)型法兰球阀 | 产品型号： | Q44(5) |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 浮动球球阀 | 密封结构： | PTFE、对位聚苯等 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN15-DN200 |
| 常用材质： | WCB | 技术咨询： | 021-31007323 |
一、Q44(5)三通T(L)球阀 主要零件材质
|
零件名称 |
材 质 | |
|---|---|---|
| GB | ASTM | |
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺柱 |
35CrMoA |
A193-B7 |
二、Q44(5)三通T(L)球阀 主要性能规范
|
公称压力 PN(MPa) |
试验压力 | |||
|---|---|---|---|---|
| 壳体 Shell | 高压液密封 | 低压气密封 | ||
|
1.6 |
2.4 |
1.76 |
0.6 |
|
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
CLASS150 |
3.O |
2.2 |
||
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
||
|
适用温度 |
-28-350℃ |
|||
|
应用规范 |
连接法兰 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
||
|
检验试验 |
GB9/T 9092-99、API 598 |
|||
|
其余制造规范均按本厂标准 |
||||
三、Q44(5)三通T(L)球阀流向示意图
四、Q44(5)三通T(L)球阀 主要外型连接尺寸表
|
主要 |
公称通径 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | |||||||
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
||||||
|
H |
90 |
90 |
102 |
115 |
135 |
140 |
||||||
|
W |
140 |
140 |
155 |
250 |
250 |
350 |
||||||
|
主要 |
公称通径 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 80 | 100 | 125 | 150 | 200 | |||||||
|
L |
260 |
280 |
320 |
380 |
440 |
550 |
||||||
|
H |
155 |
185 |
210 |
275 |
305 |
335 |
||||||
|
W |
350 |
420 |
700 |
1000 |
1300 |
1800 |
||||||
