一体式法兰球阀-Q41M-16P一体式法兰不锈钢球阀-Q41,Q47一体式法兰球阀
您的位置:首页>>产品中心  >>一体式法兰球阀更新时间:2026-04-30 11:22:00

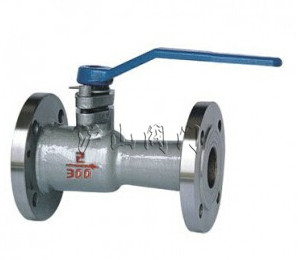

一体式法兰球阀

一体式法兰球阀
一体式法兰球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323

  产品名称 一体式法兰球阀   产品型号 Q41,Q47-16P
  驱动方式 手动,蜗轮,电动   连接形式  法兰
  结构形式 浮动球球阀   密封结构 PTFE
  压力范围 1.0~16.0Mpa   公称通径 DN15-DN200
  常用材质 304、304L、316、316L   技术咨询 021-31007323


一、Q41M高温球阀概述

 一体式法兰球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“沪山”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

二、Q41M高温球阀结构特点及作用原理

 该型气动阀门中的球体、密封圈采用了特殊的加工工艺和新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
 顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

三、Q41M高温球阀性能参数

型号
公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C
1.6
2.4
1.8
-28~+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C
2.5
3.8
2.8
-28~+350 (PPL)

四、Q41M高温球阀主要零部件材料

序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450-10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢

五、Q41M高温球阀主要技术参数

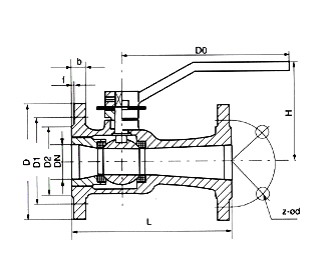

一体式法兰球阀结构图

型号
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
Q41M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24
