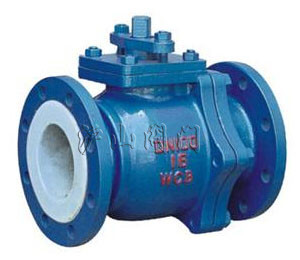

Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀

Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀
Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



品名称 Q41Fs、Q641Fs、Q941Fs   产品型号 Q41Fs、Q641Fs、Q941Fs
  驱动方式 手动、气动、电动    连接形式 法兰
  结构形式 固定球球阀   密封结构 PTFE
  压力范围 0.6~1.6MPa   公称通径 DN15-DN250
  常用材质 铸铁、碳钢、不锈钢   技术咨询 021-31007323


一、Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀介绍


设计与制造:GB12237
结构长度:GB12221
法兰连接尺寸:GB4216

二、Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀用途

电动衬氟塑料球阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度:≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、1.6

三、Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1 低压密封:0.4~0.7MPa

四、Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀材料

三通螺纹球阀阀体:铸铁、碳钢、不锈钢 球体:碳钢 阀体衬里:FEP 球体衬里:FEP
密封圈:PTFE 填料:PTFE 手柄:碳钢

五、Q41Fs、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀部件列表

1、阀体2、阀体衬里3、阀座4、球体5、球体衬里6、填料函7、手柄
公称通径 公称压力 工作压力 L D D1 D2 b n-Фd f H L0 质量
15 1.6
1.0
1.6
1.0
130 95 65 45 14 4-13.5 3 95 100 4
20 140 105 75 55 16 4-13.5 3 98 160 4.5
25 150 115 85 65 16 4-13.5 3 103 160 4
32 165 140 100 78 18 4-17.5 3 120 250 7
40 180 150 110 85 18 4-17.5 3 125 250 9
50 200 165 125 100 20 4-17.5 3 137 350 15
65 220 185 145 120 20 4-17.5 3 145 350 19
80 250 200 160 135 22 4-17.5 3 185 450 30
100 280 220 180 155 24 8-17.5 3 220 450 40
125 1.0 320 250 210 185 24 8-17.5 3 230 600 65
150 360 285 240 210 26 8-22 3 283 800 85
200 0.6 400 340 295 265 28 8-22 4 352 1200 153
250 533 390 350 320 30 12-22 4 378
