产品名称： |
产品型号： |
D971 |
|
|
驱动方式： |
电动 |
连接形式： |
对夹 |
|
结构形式： |
直通式 |
密封结构： |
软密封 |
|
压力范围： |
0.6～1.6MPa |
公称通径： |
DN40-DN1200 |
|
常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |

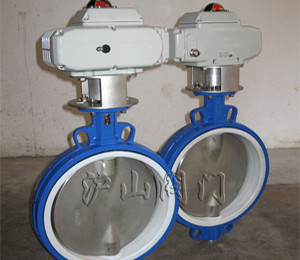

D971电动对夹衬氟塑料蝶阀介绍
设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79
一、D971电动对夹衬氟塑料蝶阀用途
衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6
二、D971电动对夹衬氟塑料蝶阀测试
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
三、D971电动对夹衬氟塑料蝶阀材料
上阀体：铸铁、碳钢、不锈钢
下阀体：铸铁、碳钢、不锈钢
蝶板：不锈钢、碳钢完全包覆氟塑料
蝶板轴：不锈钢
阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：Si
O型圈：Viton
气动装置：组合件

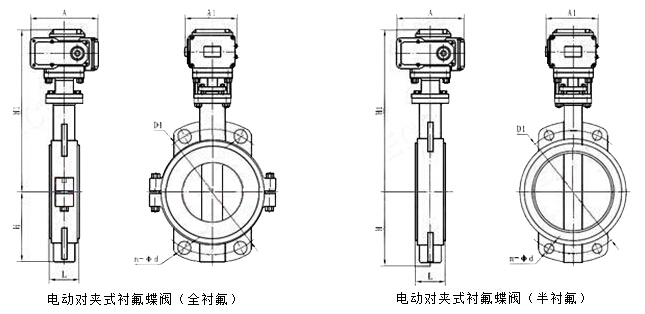

部件列表：1、阀体2、蝶圈3、蝶板4、四氟圈5、电动装置
|
公称通径 |
L |
D |
D1 |
D2 |
n-Фd |
f |
A |
B |
|
|
DN |
NPS |
1.0 |
1.0 |
1.0 |
1.0 |
||||
|
40 |
11/2 |
43 |
150 |
110 |
88 |
4-18 |
3 |
162 |
187 |
|
50 |
2 |
43 |
165 |
125 |
93 |
4-18 |
3 |
162 |
187 |
|
65 |
21/2 |
46 |
185 |
145 |
106 |
4-18 |
3 |
162 |
187 |
|
80 |
3 |
46 |
200 |
160 |
123 |
4-18 |
3 |
162 |
187 |
|
100 |
4 |
52 |
220 |
180 |
150 |
8-18 |
3 |
162 |
187 |
|
125 |
5 |
56 |
250 |
210 |
172 |
8-18 |
3 |
162 |
187 |
|
150 |
6 |
56 |
285 |
240 |
198 |
8-23 |
3 |
409 |
513 |
|
200 |
8 |
60 |
340 |
295 |
252 |
8-23 |
3 |
409 |
513 |
|
250 |
10 |
68 |
395 |
350 |
320 |
12-23 |
3 |
409 |
513 |
|
300 |
12 |
78 |
445 |
400 |
368 |
12-23 |
4 |
409 |
513 |
|
350 |
14 |
78 |
505 |
460 |
428 |
16-23 |
4 |
409 |
513 |
|
400 |
16 |
102 |
565 |
515 |
482 |
16-25 |
4 |
409 |
513 |
|
450 |
18 |
114 |
620 |
565 |
532 |
20-25 |
4 |
409 |
513 |
|
500 |
20 |
127 |
670 |
620 |
585 |
20-25 |
4 |
409 |
513 |
|
600 |
24 |
154 |
780 |
725 |
685 |
20-30 |
5 |
409 |
513 |
|
700 |
28 |
165 |
895 |
|
|
|
5 |
409 |
513 |
|
800 |
32 |
190 |
1010 |
|
|
|
5 |
409 |
563 |
|
900 |
36 |
203 |
1110 |
|
|
|
5 |
409 |
563 |
|
1000 |
40 |
216 |
1220 |
|
|
|
5 |
409 |
563 |
|
1200 |
48 |
254 |
1450 |
|
|
|
5 |
409 |
563 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
