D971X(半衬)电动对夹衬胶蝶阀


D971X(半衬)电动对夹衬胶蝶阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 动对夹衬胶蝶阀   产品型号 D971X
  驱动方式 电动   连接形式 对夹
  结构形式 直通式   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN40-DN1000
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



设计与制造:GB12238
结构长度:GB12221(20系列)
法兰连接尺寸:GB4216

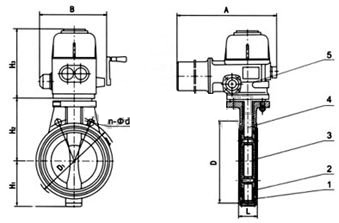

部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

一、D971X(半衬)电动对夹衬胶蝶阀用途



密封圈材料代号

适用温度

适用介质

NR

85℃

水、空气、酸碱类

CR

85℃

水、煤气、酸碱类

NBR

100℃

水、油品

CPDM

120℃

水、蒸汽、一般酸碱类

FKM

150℃

水、蒸汽、强酸碱类



二、D971X(半衬)电动对夹衬胶蝶阀材料



阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件



压力等级:PN(MPa) 1.0 1.6

三、D971X(半衬)电动对夹衬胶蝶阀测试

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

四、D971X(半衬)电动对夹衬胶蝶阀主要尺寸参数



公称通径DN

公称压力MPa

工作压力MPa

L
mm

D
mm

D1
m
m

n-Φd

H1
m
m

H2
m
m

气动装置

质量

型号

A
mm

B
mm

H3
m
m

Do
mm

40

1.0

1.0

33

150

110

4-18

55

100

QB1-5-1

418

308

249



22

50

43

165

125

4-18

64

120

QB1-5-1

418

308

249



24

65

46

185

145

4-18

80

120

QB1-5-1

418

308

249



26

80

46

200

160

8-18

112

130

QB1-10-1

418

308

249



27

100

52

20

180

8-18

90

145

QB1-15-1

418

308

249



28

125

56

250

210

8-18

112

160

QB1-20-1

418

308

249



33

150

56

285

240

8-22

135

175

QB1-20-1

418

308

249



34

200

60

340

295

8-22

160

210

QB2-40-1

418

308

339



57

250

68

395

350

12-22

206

235

QB2-60-1

418

308

339



72

300

78

445

400

12-22

232

273

QB3-90-1

585

275

340

305

1142

350

78

505

465

1-22

263

310

QB3-120-1

585

275

340

305

125.5

400

102

565

515

16-26

295

340

QB3-200-1

585

275

340

305

170.5

450

114

615

565

20-26

327

370

QB3-250-1

585

275

340

305

200

500

127

670

620

20-26

358

399

QB4-400-0.5

729

355

372

457

238

550

140

730

675

20-30

384

430

QB4-400-0.5

729

355

372

457

271

600

156

780

725

20-320

474

460

QB4-500-0.5

729

355

372

457

339

700

165

895

840

24-30

486

610

QB5-800.-0.25

910

395

429

457

515

800

190

1015

950

247-33

591

672

QB5-1200-0.25

910

395

429

457

655

900

203

1115

1050

28-33

640

735

QC1500-0.4

783

448

585

400

920

1000

216

1230

1600

28-36

721

800

HQ2500-0.25

783

448

650

400

1100
