钢衬管件-阀门管件
您的位置:首页>>产品中心  >>钢衬管件更新时间:2026-04-28 21:53:10

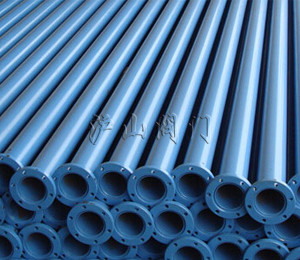

钢衬管件

钢衬管件
钢衬管件1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 钢衬管件   适用介质 强腐蚀性介质
  驱动方式 手动   连接形式 法兰
  适用温度 ≤85℃、≤100℃、≤120℃、≤150℃   密封材料 氟塑料
  压力范围 1.6~2.5MPa   公称通径 DN25-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、钢衬管件概述:


设计与制造:HG/T21562、HG21501
法兰连接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212
用途:
钢衬管件专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料、工程塑料,适用于不同工作温度和流体管路,钢衬弯头具有强度高、耐腐蚀性能好的特点。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级: GB DIN:1.6MPa,2.5MPa ANSI:150Lb



二、钢衬管件测试:

衬里层:电火花检测
实验与检验按GB/T13927、API598标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

三、钢衬管件材料:

管子:碳钢 法兰:碳钢 弯头:碳钢 衬里:氟塑料、PO

公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 100~1000 3 2 4.7
32 11/4 3 2 6.1
40 11/2 3.5 2 7.5
50 2 150~3000 4 2 10.4
65 21/2 4 2.2 14.7
80 3 4.5 2.2 16.7
100 4 4.5 2.2 21.1
125 5 4.5 2.5 27.4
150 6 5 2.5 35.4
200 8 200~5000 6 2.5 55
250 10 7 2.5 88.2
300 12 8 2.5 104.5

公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 98 3 2 2.7
32 11/4 108 3 2 3.2
40 11/2 115 3.5 2 4.3
50 2 125 4 2 5.7
65 21/2 137 4 2.2 6.8
80 3 144 4.5 2.2 7.3
100 4 156 4.5 2.2 9.1
125 5 173 4.5 2.5 12.6
150 6 191 5 2.5 18.5
200 8 220 6 2.5 26.4
250 10 257 7 2.5 36.2
300 12 285 8 2.5 46.6

公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 62 3 2 2.5
32 11/4 65 3 2 3.4
40 11/2 63 3.5 2 3.6
50 2 64 4 2 4.3
65 21/2 71 4 2.2 6.1
80 3 74 4.5 2.2 6.37
100 4 85 4.5 2.2 8.3
125 5 105 4.5 2.5 12.5
150 6 123 5 2.5 17.3
200 8 158 6 2.5 25.8
250 10 195 7 2.5 41.7
300 12 226 8 2.5 49.1
