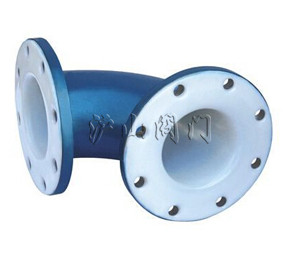

| 产品名称: | 钢衬弯头 | 适用介质: | 强腐蚀性介质 |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 适用温度 : | ≤85℃、≤100℃、≤120℃、≤150℃ | 密封材料: | 氟塑料 |
| 压力范围: | 1.6~2.5MPa | 公称通径: | DN25-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、钢衬弯头介绍

设计与制造:HG/T21562、HG21501
法兰连接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212
二、钢衬弯头用途
钢衬弯头专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料、工程塑料,钢衬管件适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级: GB DIN:1.6MPa,2.5MPa ANSI:150Lb
实验与检验按GB/T13927、API598标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

压力等级: GB DIN:1.6MPa,2.5MPa ANSI:150Lb
三、钢衬弯头测试
衬里层:电火花检测实验与检验按GB/T13927、API598标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
四、钢衬弯头材料
管子:碳钢 法兰:碳钢 弯头:碳钢 衬里:氟塑料、PO

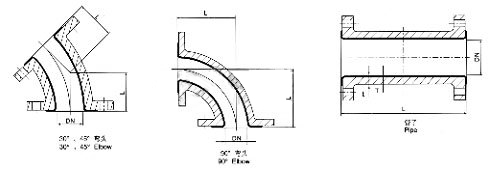

| 公称通径 | L | 钢管壁厚 | 衬里厚度 | 单位质量 | |
| DN | NPS | t | T | ||
| 25 | 1 | 100~1000 | 3 | 2 | 4.7 |
| 32 | 11/4 | 3 | 2 | 6.1 | |
| 40 | 11/2 | 3.5 | 2 | 7.5 | |
| 50 | 2 | 150~3000 | 4 | 2 | 10.4 |
| 65 | 21/2 | 4 | 2.2 | 14.7 | |
| 80 | 3 | 4.5 | 2.2 | 16.7 | |
| 100 | 4 | 4.5 | 2.2 | 21.1 | |
| 125 | 5 | 4.5 | 2.5 | 27.4 | |
| 150 | 6 | 5 | 2.5 | 35.4 | |
| 200 | 8 | 200~5000 | 6 | 2.5 | 55 |
| 250 | 10 | 7 | 2.5 | 88.2 | |
| 300 | 12 | 8 | 2.5 | 104.5 | |
| 公称通径 | L | 钢管壁厚 | 衬里厚度 | 单位质量 | |
| DN | NPS | t | T | ||
| 25 | 1 | 98 | 3 | 2 | 2.7 |
| 32 | 11/4 | 108 | 3 | 2 | 3.2 |
| 40 | 11/2 | 115 | 3.5 | 2 | 4.3 |
| 50 | 2 | 125 | 4 | 2 | 5.7 |
| 65 | 21/2 | 137 | 4 | 2.2 | 6.8 |
| 80 | 3 | 144 | 4.5 | 2.2 | 7.3 |
| 100 | 4 | 156 | 4.5 | 2.2 | 9.1 |
| 125 | 5 | 173 | 4.5 | 2.5 | 12.6 |
| 150 | 6 | 191 | 5 | 2.5 | 18.5 |
| 200 | 8 | 220 | 6 | 2.5 | 26.4 |
| 250 | 10 | 257 | 7 | 2.5 | 36.2 |
| 300 | 12 | 285 | 8 | 2.5 | 46.6 |
| 公称通径 | L | 钢管壁厚 | 衬里厚度 | 单位质量 | |
| DN | NPS | t | T | ||
| 25 | 1 | 62 | 3 | 2 | 2.5 |
| 32 | 11/4 | 65 | 3 | 2 | 3.4 |
| 40 | 11/2 | 63 | 3.5 | 2 | 3.6 |
| 50 | 2 | 64 | 4 | 2 | 4.3 |
| 65 | 21/2 | 71 | 4 | 2.2 | 6.1 |
| 80 | 3 | 74 | 4.5 | 2.2 | 6.37 |
| 100 | 4 | 85 | 4.5 | 2.2 | 8.3 |
| 125 | 5 | 105 | 4.5 | 2.5 | 12.5 |
| 150 | 6 | 123 | 5 | 2.5 | 17.3 |
| 200 | 8 | 158 | 6 | 2.5 | 25.8 |
| 250 | 10 | 195 | 7 | 2.5 | 41.7 |
| 300 | 12 | 226 | 8 | 2.5 | 49.1 |
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
