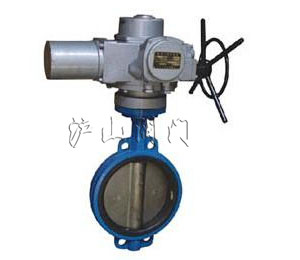

| 产品名称： | 软密封蝶阀 | 产品型号： | D971X |
| 驱动方式： | 电动 | 连接形式： | 对夹 |
| 结构形式： | 中心垂直板 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN2000 |
| 常用材质： | 碳钢、不锈钢、合金钢 | 技术咨询： | 021-31007323 |
D971X软密封蝶阀介绍
一、软密封蝶阀产品介绍
软密封中线对夹式蝶阀的结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、软密封蝶阀应用范围
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。
三、软密封蝶阀结构特点
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装、维修方便。
(4)密封件可以更换、密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀、使用寿命长等特点。
四、软密封蝶阀标准规范
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、软密封蝶阀技术参数
|
主要技术参数: |
||||||||||
|
公称通径DN（mm) |
50～2000 |
50～1600 |
||||||||
|
公称压力PN（MPa) |
0.6 |
1 |
1.6 |
|||||||
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|||||||
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|||||||
|
气密封试验(MPa) |
0.6 |
|||||||||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||||||||
|
泄漏率 |
符合GB/T13927-92标准 |
|||||||||
|
驱动方式 |
手柄、蜗轮传动、气动、电动 |
|||||||||
|
蝶阀密封材料选用和适用温度 |
||||||||||
|
材料品种 |
天然胶NR |
氯丁橡胶CR |
丁睛橡胶NBR |
乙丙橡胶EPDM |
聚四氟乙烯PTFE |
硅橡胶HTV/RTV |
氟橡胶VITON |
|||
|
代号 |
X |
X |
J |
YBX |
F |
GX |
FJ |
|||
|
耐高温度 |
85℃ |
93℃ |
100℃ |
120℃ |
200℃ |
250℃ |
150℃ |
|||
|
耐低温度 |
-7℃ |
-7℃ |
-18℃ |
-28℃ |
-32℃ |
-60℃ |
-18℃ |
|||
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤80℃ |
≤120℃ |
≤150℃ |
≤200℃ |
≤150℃ |
|||
六、D971X/J(6,10,16)Q.C.P.R系列连接尺寸
| 公称通径 |
结构长度 （标准值） |
外形尺寸（参考值） | 连接尺寸（标准值） | |||||||||
| 0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||
| 毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/2 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 146 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 8 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
| 250 | 10 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 12 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 14 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 16 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 18 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 20 | 127 | 343 | 1226 | 546 | 431 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 24 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 28 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 32 | 190 | 525 | 1659 | 546 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 36 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
| 1000 | 40 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 48 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
| 1400 | 56 | 279 | 910 | 2310 | 790 | 1338 | 1560 | 36-36 | 1590 | 36-42 | 1590 | 36-48 |
| 1600 | 64 | 318 | 1030 | 2845 | 868 | 1476 | 1760 | 40-36 | 1820 | 40-48 | 1820 | 40-56 |
| 1800 | 72 | 356 | 1140 | 3060 | 868 | 1476 | 1970 | 44-39 | 2020 | 44-48 | 2020 | 44-56 |
| 2000 | 80 | 406 | 1250 | 3350 | 965 | 1600 | 2180 | 48-42 | 2230 | 48-48 | 2230 | 48-62 |
