LD71Fs(全衬)凸耳式衬氟塑料蝶阀


LD71Fs(全衬)凸耳式衬氟塑料蝶阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 凸耳式衬氟塑料蝶阀   产品型号 LD71Fs
  驱动方式 手动   连接形式 对夹
  结构形式 中心垂直板   密封材料 橡胶、弹簧钢
  压力范围 1.6~6.4MPa   公称通径 DN50-DN800
  常用材质 氟塑料、碳钢、不锈钢    技术咨询 021-31007323



一、LD71Fs(全衬)凸耳式衬氟塑料蝶阀介绍


设计与制造:GB12238
结构长度:GB12221(20系列)
法兰连接尺寸:ANSI B16.5

二、LD71Fs(全衬)凸耳式衬氟塑料蝶阀用途

凸耳式衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。具有强度高、美标蝶阀耐腐蚀性能好的特点。
适用温度:≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:磅 150

三、LD71Fs(全衬)凸耳式衬氟塑料蝶阀测试

衬里层:电火花检测
实验与检验按API598标准
公称压力:PN阀体:Lb×1.5 密封:Lb×1.1

四、LD71Fs(全衬)凸耳式衬氟塑料蝶阀材料

阀体:碳钢、不锈钢 蝶圈:PTFE、PCTFE、FEP、PFA 蝶板:不锈钢、碳钢完全包覆氟塑料
蝶形弹性垫圈:弹簧钢 驱动装置:组合件

五、LD71Fs(全衬)凸耳式衬氟塑料蝶阀部件列表

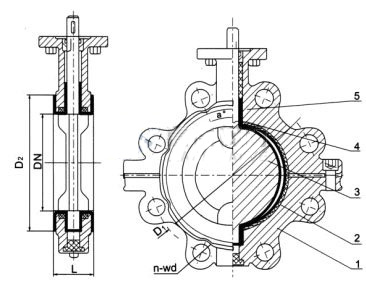

1、阀体2、蝶圈3、蝶板4、四氟圈5、蝶形弹簧垫圈6、驱动装置
公称通径 公称压力 L
mm
D1
mm
D2
mm
a°
mm
n-wd
in
蜗轮装置 气动装置 电动装置
DN NPS Class A B A B A B
50 2 150 43 120.5 92 45° 4-3/4 45 120 125 94 162 187
65 21/2 46 139.5 105 45° 4-3/4 45 120 165 108 162 187
80 3 46 152.5 127 22.5° 4-3/4 45 120 185 128 162 187
100 4 52 190.5 157 22.5° 8-3/4 45 120 185 128 162 187
125 5 56 216 186 22.5° 8-7/8 45 120 210 137 162 187
150 6 56 241.5 211 22.5° 8-W3/4 66 150 224 160 162 187
200 8 60 298.5 266 22.5° 8-W3/4 85 170 295 182 409 513
250 10 68 362 319 15° 12-W/7/8 85 170 382 228 409 513
300 12 78 432 370 15° 12-W7/8 106 205 382 228 409 513
350 14 78 476 429 15° 12-W1 106 205 440 262 409 513
400 16 102 540 480 11.25° 16-W1 130 240 585 332 409 513
500 20 127 635 585 20-W11/4 155 240 585 332 409 513
600 24 154 749.5 682 20-W11/4 169 306 585 332 409 513
