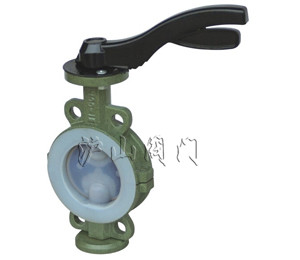

D71Fs(全衬)对夹衬氟塑料蝶阀



产品名称：	对夹衬氟塑料蝶阀	产品型号：	D71Fs
驱动方式：	手动	连接形式：	对夹
结构形式：	中心垂直板	密封材料：	氟橡胶、三元乙丙橡胶
压力范围：	0.6～1.6MPa	公称通径：	DN40-DN200
常用材质：	碳钢、不锈钢、球墨铸铁	技术咨询：	021-31007323

一、D71Fs(全衬)对夹衬氟塑料蝶阀介绍

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

二、D71Fs(全衬)对夹衬氟塑料蝶阀用途

对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

三、D71Fs(全衬)对夹衬氟塑料蝶阀测试

对焊式金属硬密封蝶阀
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

四、D71Fs(全衬)对夹衬氟塑料蝶阀材料

上阀体：铸铁、碳钢、不锈钢 下阀体：铸铁、碳钢、不锈钢 蝶板：不锈钢、碳钢完全包覆氟塑料
蝶板轴：不锈钢 阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：Si
O型圈：Viton 手柄：铸铁、铸铝合金

五、D71Fs(全衬)对夹衬氟塑料蝶阀部件列表

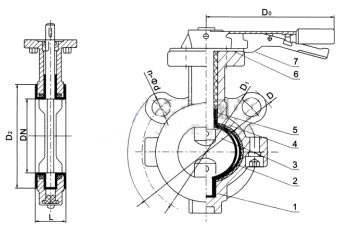

1、阀体2、蝶圈3、蝶板4、四氟圈5、碟形弹性垫圈6、手柄定位板7、手柄

公称通径		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	D0 mm	H mm	质量
DN	NPS		0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6
40	11/2	43	130	150	145	100	110	110	80	88	85	4-14	4-18	4-18	3	264	132	2.5
50	2	43	140	165	160	110	125	125	90	93	100	4-14	4-18	4-18	3	264	132	3.5
65	21/2	46	160	185	180	130	145	145	110	106	120	4-14	4-18	4-18	3	290	155	4.5
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	290	160	6
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	290	165	7.5
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	290	190	11
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	290	215	16
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	320	275	18

注：为了方便客户安装要求，本表给定的数值系与蝶阀连接的标准法兰尺寸，简图中尺寸代号仅是其中一部分。
