J744X液压角式快开排泥阀


J744X液压角式快开排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 液压角式快开排泥阀   产品型号 J744X
  驱动方式 手动   连接形式 法兰
  结构形式 角式   密封材料 橡胶
  压力范围 0.6~1.0MPa   公称通径 DN80-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323


一、J744X液压角式快开排泥阀介绍


J744X液压角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。
该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。
HS41X防污隔断阀可通过电动二位四通换向电磁阀实现远程控制。
操作方便,安全可靠。

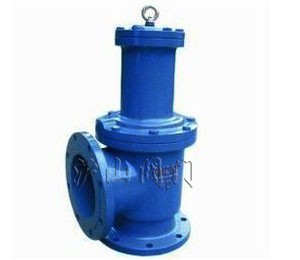

J744X液压角式快开排泥阀

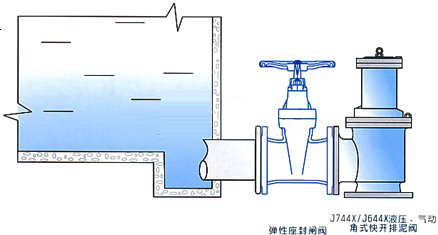

J744X液压角式快开排泥阀安装示意图


二、J744X液压角式快开排泥阀技术参数

公称压力0 6MPa、1 0MPa
公称通径:100"~400mm
低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

三、J744X液压角式快开排泥阀主要零部件材料


零件名称

月体、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


四、J744X液压角式快开排泥阀主要外形连接尺寸


DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310
