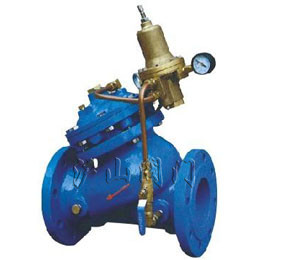

AX742X安全泄压阀


AX742X安全泄压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

AX742X安全泄压阀

  产品型号

AX742X

  驱动方式

液动

  连接形式

法兰

  结构形式

直流式、膜片式、活塞式

  密封材料

丁腈橡胶

  压力范围

1.0~2.5MPa

  公称通径

DN40-DN1600

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


一、AX742X安全泄压阀结构特点


AX742X安全泄压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。
本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。本产品利用针型调节阀、导阀进
行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。



、AX742X安全泄压阀工作原理


当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主
阀控制室内压力升高并关闭主阀,出口压力不再升高。
F745X隔膜式遥控浮球阀当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排
水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设
定出口压力。



三、AX742X安全泄压阀工作特点


1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。



四、AX742X安全泄压阀功能与用途


本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。
本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。



五、AX742X安全泄压阀主要技术参数



公称压(Mpa)

壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)

1.0

1.5

1.1

0-1.0

0-80

1.6

2.4

1.76

0-1.6

2.5

3.75

2.75

0-2.5


六、AX742X安全泄压阀主要零件材料



零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金/2Cr13

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夹织物丁腈橡胶

调节阀 球阀

铜合金

过滤器

不锈钢


七、AX742X安全泄压阀连接尺寸:


AX742X安全泄压阀 结构图
          AX742X安全泄压/持压阀 结构图 1、球阀2、导阀3、球阀



DN

L H D mm D1 mm b mm D2 mm n-Φd
mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

40

240

270

150

150

150

110

110

110

18

18

18

88

88

84

4-17.5

4-17.5

4-18

50

240

270

165

165

165

125

125

125

20

20

20

102

102

99

4-17.5

4-17.5

4-18

65

270

340

185

185

185

145

145

145

20

20

22

122

122

118

4-17.5

4-17.5

8-18

80

300

400

200

200

200

160

160

160

22

22

24

133

133

132

8-17.5

8-17.5

8-18

100

350

440

220

220

235

180

180

190

24

24

24

158

158

156

8-17.5

8-17.5

8-22

125

400

460

250

250

270

210

210

220

26

26

26

184

184

184

8-17.5

8-17.5

8-26

150

480

500

285

285

300

240

240

250

26

26

28

212

212

211

8-22

8-22

8-26

200

500

640

340

340

360

295

295

310

28

30

30

268

268

274

8-22

12-22

12-26

250

605

690

395

405

425

350

355

370

28

32

32

320

320

330

12-22

12-26

12-30

300

700

820

445

460

485

400

410

430

28

32

34

370

370

389

12-22

12-26

16-30

350

800

950

505

520

555

460

470

490

30

36

38

430

430

448

16-22

16-26

16-33

400

900

1400

565

580

620

515

525

550

32

38

40

482

482

503

16-26

16-30

16-36

450

1000

1580

615

640

670

565

585

600

32

40

42

532

550

548

20-26

20-30

20-36

500

1100

1600

670

715

730

620

650

660

34

42

44

585

585

609

20-26

20-33

20-36

600

1300

1815

780

840

845

725

770

770

36

48

46

685

685

720

20-30

20-36

20-39

700

1400

2040

895

910

960

840

840

875

40

54

50

800

800

820

24-30

24-36

24-42

800

1500

2350

1015

1025

1085

950

950

990

44

58

54

905

905

925

24-33

24-39

24-48

900

1700

2606

1115

1125

1185

1050

1050

1090

46

62

58

1005

1005

1028

28-33

28-39

28-48

1000

1900

2765

1230

1255

1320

1160

1170

1210

50

66

62

1110

1110

1140

28-36

28-42

28-56

1200

2050

2950

1455

1485

1530

1380

1390

1420

56

52

70

1330

1328

1350

32-39

32-48

32-55

1400

2200

3180

1675

1685

1755

1590

1590

1640

62

58

76

1530

1530

1560

36-42

36-48

36-60

1600

2400

3400

1915

1930

1955

1820

1820

1860

68

64

84

1750

1750

1780

40-48

40-55

40-60


八、AX742X安全泄压阀 安装示意图:


AX742X安全泄压/持压阀安装示意图
