产品名称: |

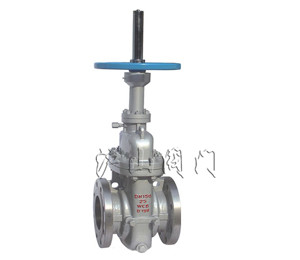

Z43WF无导流孔平行式闸阀 |
产品型号: |
Z43WF |
|
驱动方式: |
手动 |
连接形式: |
法兰 |
|
结构形式: |
平行式 |
密封材料: |
氟塑料 |
|
压力范围: |
1.0~10.0MPa |
公称通径: |
DN15-DN1000 |
|
常用材质: |
铸钢,不锈钢 |
技术咨询: |
021-31007323 |
一、Z43WF无导流孔平行式闸阀介绍
Z43WF无导流孔平行式闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。高压平衡式截止阀适用于天然气开采和净化的长输管线。PN:1.0~10.0温度:-20~200℃介质:水、气、油品阀体材质:碳钢

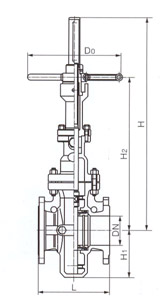

二、BZ43WF/Z43WF主要外形尺寸:
|
PN (MPa) |
DN (mm) |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 25 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|
1.0 1.6 |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 283 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 408 | 430 | 457 | 508 | 610 | 660 | 711 | 811 |
| H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | 3870 | 4550 | |
| H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | 590 | 678 | |
| 2.5 | L | 108 | 117 | 127 | 140 | 165 | 216 | 241 | 283 | 308 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 900 | 1000 | 1100 | 1200 |
| H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | 3870 | 4550 | |
| H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | 590 | 703 | |
| 4.0 | L | 108 | 117 | 127 | 140 | 165 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 900 | 1000 | ||
| H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | |||
| H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | |||
| 6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1150 | 1350 | 1450 | |||||||||
| H | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2247 | 2723 | 3092 | ||||||||||
| H1 | 98 | 110 | 115 | 135 | 1258 | 180 | 213 | 255 | 285 | 318 | 355 | 420 | 495 | 553 | ||||||||||
| 10.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1150 | 1350 | ||||||||||
| H | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2247 | 2723 | |||||||||||
| H1 | 108 | 120 | 125 | 143 | 165 | 185 | 225 | 270 | 313 | 348 | 378 | 455 | 525 |
