高压平衡式角型截止阀-JLH高压平衡式角型截止阀
您的位置:首页>>产品中心  >>高压平衡式角型截止阀更新时间:2026-04-30 11:19:35

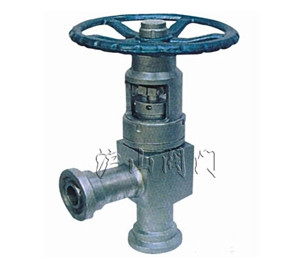

高压平衡式角型截止阀

高压平衡式角型截止阀
高压平衡式角型截止阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称

高压平衡式角型截止阀

  产品型号

JLH

  驱动方式

手动

  连接形式

焊接

  结构形式

角型

  密封材料

 氟塑料,硬质合金

  压力范围

16.0~45.0MPa

  公称通径

DN25-DN150

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


高压平衡式角型截止阀介绍


     高压平衡式角型截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式
 (手轮与阀杆一起旋转升降,螺母设在阀体上)。高压平衡式截止阀只适用于全开和全关,不允许作调节和节流。


高压平衡式角型截止阀

PNl6~45 (JLH)L/J87Y JLH多功能阀
(JLH)L/J87×型高压平衡式截止阀
(JLH)L,L87F1 01型高压平衡式节流阀

一、高压平衡式角型截止阀外形及连接尺寸:

公称压力PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L L1 H Dn D1 D b D0
16
20
40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
25
35
45
40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
注:L1=L+对焊卡箍头

二、高压平衡式角型截止阀高压平衡式角型焊接截止阀:

高压平衡式角型截止阀

PNl6~45 (JLH)L,J67Y JLH多功能阀
(JLH)L/J67X型高压平衡式截止阀(JLH)L/L67F1 01型高压平衡式节流阀

三、高压平衡式角型截止阀外形及连接尺寸:

公称压PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L H Dn D D0
16
20
25 108 310 23 42 200
32 1 14 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 3 95 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 57 5 135 192 550
25
35
45
25 108 310 23 42 200
32 114 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 395 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 575 135 192 550



相关产品:

高压平衡式角型截止阀 高压平衡式截止阀 Z43F 导流孔平行式闸阀 Z43WF无导流孔平行式闸阀
Z43WF无导流孔平行式闸阀 BZ43F波纹管平行式闸阀 Z23 手轮钻井高压泥浆闸阀 Z63 平行式焊接闸阀
Z23 钻井高压泥浆闸阀 L J46 高压平衡式截止阀 封井阀 Z81 卡箍楔式闸阀
PFF手动明杆带平衡杆平板阀 PFFW手动明杆不带平衡平板阀 API 6A平板闸阀(手动明杆带平衡平板阀) H63角式止回阀
