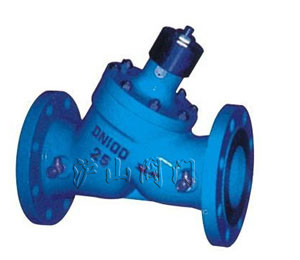

产品名称: |
JLH多功能阀 |
产品型号: |
JLH |
|
驱动方式: |
手动 |
连接形式: |
法兰 |
|
结构形式: |
角式 |
密封材料: |
橡胶 |
|
压力范围: |
1.0~10.0MPa |
公称通径: |
DN15-DN1000 |
|
常用材质: |
铸钢,不锈钢 |
技术咨询: |
021-31007323 |
一、JLH多功能阀介绍
JLH多功能阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。倒流的管道,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的更新换代产品。安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;关闭阀杆,可起到截止阀的作用。
| PN16~45 |
|
L/J44Y 角式截止阀 (JLH)L/J47Y JLH多功能阀 (JLH)L/J47X高压平衡式截止阀 (JLH)L/J47F 101型高压平衡式节流阀 |
一、JLH多功能阀外形及连接尺寸:
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
外形尺寸(mm) | ||||
| Dn | L1 | L | H | D0 | ||
|
10 16 20 |
25 | 23 | 108 | 127 | 282 | 220 |
| 32 | 29 | 114 | 140 | 290 | 230 | |
| 40 | 36 | 121 | 152 | 310 | 260 | |
| 50 | 45 | 140 | 184 | 350 | 320 | |
| 65 | 58 | 165 | 210 | 386 | 320 | |
| 80 | 72 | 184 | 235 | 456 | 340 | |
| 100 | 90 | 229 | 273 | 520 | 420 | |
| 125 | 113 | 266 | 337 | 562 | 440 | |
| 150 | 135 | 305 | 353 | 615 | 550 | |
| 200 | 171 | 368 | 416 | 680 | 600 | |
|
25 32 |
25 | 24 | 108 | 115 | 282 | 220 |
| 32 | 30 | 114 | 130 | 290 | 230 | |
| 40 | 38 | 121 | 140 | 310 | 260 | |
| 50 | 46 | 140 | 150 | 350 | 320 | |
| 65 | 53 | 165 | 170 | 386 | 320 | |
| 80 | 65 | 184 | 190 | 456 | 340 | |
| 100 | 80 | 229 | 215 | 520 | 420 | |
| 125 | 103 | 266 | 250 | 562 | 440 | |
| 150 | 130 | 305 | 275 | 615 | 550 | |
| 200 | 170 | 368 | 325 | 680 | 600 | |
