一、GI系列高真空蝶阀主要性能规范
公称通径
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
适用范围
|
1.33X0-4~1.02X05
|
介质温度
|
-25~80
|
连接法兰
|
JB/T919 GB/6070
|
漏气速率
|
≤1.33X0-4
|
流导(分子流)
|
25
|
48
|
97
|
178
|
260
|
546
|
938
|
1328
|
2611
|
3962
|
6159
|
二、GI系列高真空蝶产品特点
GI系列高真空蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。
三、GI系列高真空蝶结构与工作原理
GI系列高真空蝶阀,是由执行机构(气动、电动)与转角型蝶阀体二部份组成,中间由支架相连而成。以GIQ型为例:执行机构是由双气路气缸为主体,接受二位四通高温电磁阀控制输出的(0.4~0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。
四、GI系列高真空蝶采用标准
设计制造
|
连接法兰
|
检验与试验
|
JB/T4079 91
|
JB/T919 GB/T6070
|
JB/T1079 JB/T6446
|
五、GI系列高真空蝶阀主要零件
零件名称
|
阀体和蝶板
|
构件
|
密封垫(阀体、蝶板)
|
材料
|
碳素钢(镀镍)
|
2Cr13
|
丁腈橡胶
|
不锈钢
|
不锈钢
|
丁腈橡胶/氟橡胶
|

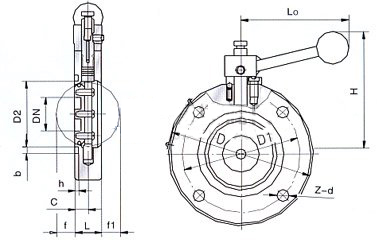

六、GI系列高真空蝶阀主要尺寸及和重量
型号
|
公称通径
|
主要尺寸
|
重量
|
D
|
L
|
LO≈
|
H≈
|
D1
|
Z-d
|
D2
|
b
|
h
|
f≈
|
f1≈
|
c≈
|
Gl-32
|
32
|
78
|
22
|
82
|
76
|
64
|
4-7
|
36
|
5.3
|
3
|
5.8
|
5.8
|
11
|
0.74
|
Gl-40
|
40
|
85
|
22
|
82
|
80
|
70
|
4-7
|
44
|
5.3
|
3
|
9.6
|
9.6
|
11
|
0.86
|
Gl-50
|
50
|
100
|
22
|
95
|
98
|
90
|
4-9
|
55
|
5.3
|
3
|
14.5
|
14.5
|
11
|
1.35
|
Gl-80
|
80
|
145
|
30
|
132
|
153
|
125
|
4-9
|
85
|
5.3
|
3
|
25.5
|
25.5
|
15
|
3.19
|
Gl-100
|
100
|
170
|
30
|
132
|
165
|
145
|
4-12
|
105
|
5.3
|
3
|
35.4
|
35.4
|
15
|
3.9
|
Gl-150
|
150
|
220
|
35
|
167
|
200
|
195
|
8-12
|
156
|
8
|
4.5
|
57.8
|
57.8
|
17.5
|
6.67
|
Gl-200
|
200
|
275
|
40
|
232
|
295
|
250
|
8-12
|
208
|
8
|
4.5
|
80.5
|
80.5
|
20
|
10.85
|
Gl-250
|
250
|
330
|
45
|
269
|
292
|
300
|
8-12
|
258
|
8
|
4.5
|
103
|
103
|
22.5
|
16.1
|
Gl-300
|
300
|
380
|
55
|
358
|
368
|
350
|
8-14
|
308
|
8
|
4.5
|
123
|
123
|
27.5
|
23.7
|
