| 产品名称： | 加长杆蝶阀 | 产品型号： | Dt3(6,9)73 |
| 驱动方式： | 蜗轮、气动、电动、 | 连接形式： | 对夹 |
| 结构形式： | 三偏心 | 密封材料： | 不锈钢、聚内脂、抗磨材料 |
| 压力范围： | 0.6～1.6MPa | 公称通径： | DN50-DN500 |
| 常用材质： | 碳钢、不锈钢、合金钢 | 技术咨询： | 021-31007323 |

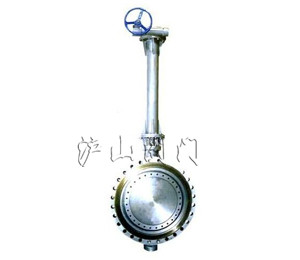

一、Dt3(6,9)73加长杆蝶阀介绍
加长杆蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，其内部为三偏心结构。阀门在启闭过程中，蝶板密封面与阀座沿360°圆周各点瞬间脱离或接触，密封副之间无摩擦、无卡挤，密封面上的压力角大于摩擦角。采用国内首创的“径向动平衡密封系统”，通过计算机分析获得为合理的三偏心参数，使电动阀门具有可靠的双向密封性能;由于应用了“径向动平衡密封系统”，使阀门的开启扭矩低于普通的硬密封手动蝶阀产品。被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能。
二、Dt3(6,9)73加长杆蝶阀产品特点
1、加长杆蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能;
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点;
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长;
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小;
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装;
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
三、Dt3(6,9)73加长杆蝶阀主要技术参数
|
|
DN(mm) |
50~1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
|||||
|
适用温度 |
碳钢：-29℃~425℃ 不锈钢：-40℃~600℃ |
|||||
四、Dt3(6,9)73加长杆蝶阀主要零件的材质
|
|
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
注：Dt-代表弹性密封结构
五、Dt3/6/973H-40C.P.R.V系列对夹式弹性金属硬密封蝶阀
|
公称通径 |
结构长度 |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||||
|
（标准值） |
H |
Dt373H |
Dt673H |
D973H |
PN4.0MPa |
|||||||||
|
毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
|
|
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
250 |
170 |
530 |
250 |
255 |
125 |
4-18 |
|
65 |
2 1/2 |
46 |
115 |
370 |
270 |
280 |
625 |
250 |
170 |
530 |
250 |
255 |
145 |
8-18 |
|
80 |
3 |
49 |
120 |
380 |
270 |
280 |
645 |
250 |
170 |
565 |
250 |
255 |
160 |
8-18 |
|
100 |
4 |
56 |
138 |
420 |
270 |
280 |
675 |
250 |
170 |
600 |
250 |
255 |
190 |
8-22 |
|
125 |
5 |
64 |
164 |
460 |
380 |
420 |
715 |
450 |
220 |
640 |
250 |
255 |
220 |
8-26 |
|
150 |
6 |
70 |
175 |
555 |
380 |
420 |
800 |
450 |
220 |
705 |
300 |
315 |
250 |
8-26 |
|
200 |
8 |
71 |
208 |
605 |
450 |
470 |
850 |
450 |
220 |
775 |
300 |
315 |
320 |
12-30 |
|
250 |
10 |
76 |
243 |
680 |
450 |
470 |
925 |
450 |
280 |
945 |
300 |
315 |
385 |
12-33 |
|
300 |
12 |
83 |
283 |
825 |
450 |
470 |
1035 |
650 |
280 |
1070 |
300 |
315 |
450 |
16-33 |
|
350 |
14 |
92 |
310 |
900 |
480 |
490 |
1070 |
650 |
280 |
1140 |
300 |
315 |
510 |
16-36 |
|
400 |
6 |
102 |
340 |
980 |
480 |
490 |
1190 |
650 |
280 |
1210 |
300 |
315 |
585 |
16-39 |
|
450 |
8 |
114 |
380 |
1030 |
640 |
660 |
|
|
|
1335 |
575 |
714 |
610 |
20-39 |
|
500 |
20 |
127 |
410 |
1105 |
640 |
660 |
|
|
|
1415 |
575 |
714 |
670 |
20-42 |
注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T9115.1-2000 GB/9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dt-代表弹性密封结构
