| 产品名称： | 法兰衬胶蝶阀 | 产品型号： | D41J、D41J/FS |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 中心垂直板 | 密封材料： | 各种橡胶 |
| 压力范围： | 1.0～1.6MPa | 公称通径： | DN50-DN700 |
| 常用材质： | 碳钢、不锈钢、球墨铸铁 | 技术咨询： | 021-31007323 |
D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀介绍

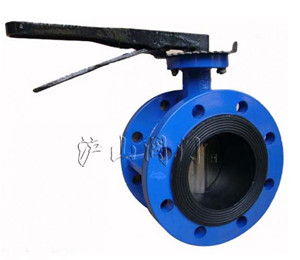

法兰衬胶蝶阀
设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216

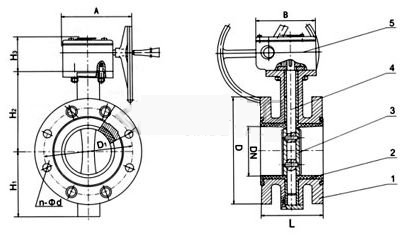

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
一、D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀用途
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
二、D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀材料
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
压力等级：PN（MPa） 1.0 1.6
三、D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀测试
美标蝶阀
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置
四、D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀主要尺寸参数
|
公称通径DN |
L |
D |
D1 |
n-d（mm） |
H1 |
H2 |
质量 |
|
|
PN1.6 |
PN1.6 |
|||||||
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
255 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
|
327 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
|
352 |
480 |
279 |
|
600 |
267 |
780 |
725 |
20-30 |
|
446 |
560 |
396 |
|
700 |
292 |
895 |
840 |
24-30 |
|
486 |
610 |
596 |
