| 产品名称: | 对夹式弹性硬密封蝶阀 | 产品型号: | DT73 |
| 驱动方式: | 手动 | 连接形式: | 对夹 |
| 结构形式: | 三偏心 | 密封材料: | 不锈钢、聚内脂、抗磨材料 |
| 压力范围: | 1.6~6.4MPa | 公称通径: | DN50-DN150 |
| 常用材质: | 碳钢、不锈钢、合金钢 | 技术咨询: | 021-31007323 |
一、DT73对夹式弹性硬密封蝶阀介绍

Dt73对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统气动蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的佳装置。
二、DT73对夹式弹性硬密封蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。
三、DT73对夹式弹性硬密封蝶阀采用标准
设计标准:GB/T 12238-1989 法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000; 结构长度:GB/T12221-1989 压力试验:GB/T 13927-1992四、DT73对夹式弹性硬密封蝶阀主要技术参数
| 公称通径 | DN | 50~150 | ||
| 公称压力 | PN | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度实验 | 1.5 | 2.4 | 3.75 |
| 密封实验 | 1.1 | 1.76 | 2.75 | |
| 气密封实验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | |||
| 适用温度 | -40℃~600℃ | |||
五、DT73对夹式弹性硬密封蝶阀主要零件材质
| 零件名称 | 材质 |
| 阀体 | 铸铁、铸钢、不锈钢、合金钢 |
| 蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |

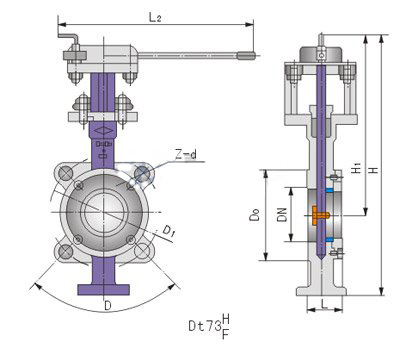

六、DT73对夹式弹性硬密封蝶阀主要外形和连接尺寸
| 产品名称 | 公称通径 | 结构长度(标准值 | 外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | |||||||||||
| 1.0MPa | 1.6 MPa | 2.5 MPa | |||||||||||||
|
Dt73H/F-(10.16.25) C.P.R.V系列 对夹式弹性密封 蝶阀 |
mm | inch | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a |
| 50 | 2 | 43 | 265 | 330 | 350 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | |
| 65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | |
| 80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | |
| 100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | |
| 125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | |
| 150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° | |
