产品名称：
|

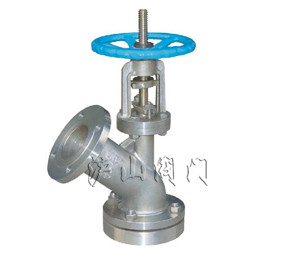

上展式放料阀
|
产品型号：
|
FLJ41H、HG5-89
|
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
结构形式：
|
V型
|
密封材料：
|
不锈钢
|
|
压力范围：
|
0.6～1.6MPa
|
公称通径：
|
DN25-DN250
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、上展式放料阀概述
上展式放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底 部，因此消除工艺介质通常在容器出口的残留现象。下展式放料阀阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等。
二、上展式放料阀主要零件材料
1、 阀体
2、 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
3、 手轮：可锻铸铁球墨铸铁或钢
4、 阀杆
5、 法兰：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
6、 阀瓣
7、 密封圈
8、 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9、 垫片
10、 填料：聚四氟乙烯片、柔性石墨、柔性石墨缠绕垫
11、 填料压盖：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
12、 阀杆螺母：铜
三、上展式放料阀主要外形尺寸（法兰尺寸按JB79PN1.6MPa）
|
口径
DN(mm)
|
上展式
|
下展式
|
|
D
|
D3
|
H
|
DO
|
D
|
D3
|
H
|
DO
|
|
25
|
115
|
115
|
270
|
160
|
115
|
135
|
225
|
160
|
|
32
|
135
|
135
|
285
|
160
|
135
|
145
|
300
|
160
|
|
40
|
145
|
145
|
355
|
180
|
145
|
160
|
340
|
180
|
|
50
|
160
|
160
|
370
|
180
|
160
|
180
|
345
|
180
|
|
65
|
180
|
180
|
465
|
220
|
180
|
195
|
425
|
220
|
|
80
|
195
|
195
|
480
|
250
|
195
|
215
|
445
|
250
|
|
100
|
215
|
215
|
590
|
280
|
215
|
260
|
535
|
280
|
|
125
|
245
|
245
|
730
|
300
|
245
|
280
|
585
|
300
|
|
150
|
280
|
280
|
775
|
320
|
280
|
335
|
665
|
320
|
|
200
|
335
|
335
|
900
|
360
|
335
|
405
|
800
|
360
|
|
250
|
405
|
405
|
1035
|
500
|
405
|
460
|
945
|
500
|
