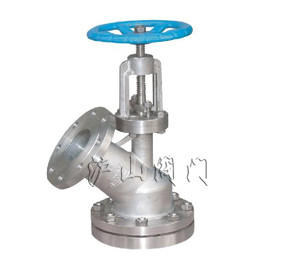

下展式放料阀


下展式放料阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 下展式放料阀   产品型号 HG5-89
  驱动方式 手动   连接形式 法兰
  结构形式 V型   密封材料 不锈钢
  压力范围 0.6~1.6MPa   公称通径 DN25-DN250
  常用材质 碳钢、不锈钢   技术咨询 021-31007323




一、下展式放料阀概述

     下展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。上展式放料阀阀瓣密封根据需要是封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

二、下展式放料阀主要零件材料

1、 阀体
2、 支架:ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
3、 手轮:可锻铸铁球墨铸铁或钢
4、 阀杆
5、 法兰:1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
6、 阀瓣
7、 密封圈
8、 螺柱、螺母:1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9、 垫片
10、 填料:聚四氟乙烯片、柔性石墨、柔性石墨缠绕垫
11、 填料压盖:WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
12、 阀杆螺母:铜


三、下展式放料阀主要外形尺寸(法兰尺寸按JB79 PN1.6MPa)



口径
DN(mm)

上展式

下展式

D

D3

H

DO

D

D3

H

DO

25

115

115

270

160

115

135

225

160

32

135

135

285

160

135

145

300

160

40

145

145

355

180

145

160

340

180

50

160

160

370

180

160

180

345

180

65

180

180

465

220

180

195

425

220

80

195

195

480

250

195

215

445

250

100

215

215

590

280

215

260

535

280

125

245

245

730

300

245

280

585

300

150

280

280

775

320

280

335

665

320

200

335

335

900

360

335

405

800

360

250

405

405

1035

500

405

460

945

500
