| 产品名称: | 美标承插焊式卡套旋塞阀 | 产品型号: | |
| 驱动方式: | 手动、气动、电动、蜗轮 | 连接形式: | 卡套 |
| 结构形式: | 直通、三通 | 密封材料: | 硬质合金、橡胶 |
| 压力范围: | 150~300Lb | 公称通径: | DN15-DN200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

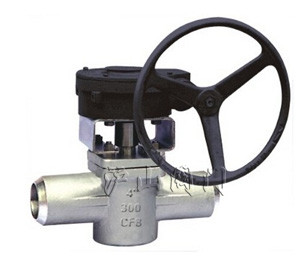

美标承插焊式卡套旋塞阀介绍

一、美标承插焊式卡套旋塞阀产品概述
上海沪山阀门制造有限公司专业生产美标承插焊式卡套旋塞阀系列的旋塞阀产品生产厂家,包括美标承插焊卡套旋塞阀的生产与承插式卡套旋塞阀的销售。旋塞阀的结构简单,开关迅速,流体阻力小,角行程操作快。在事故等紧急状态下,能快速连通或切断管路。与闸阀、截止阀相比,操作更灵活,开关更迅速。二通旋塞阀是用带通孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作。
二、美标承插焊式卡套旋塞阀应用范围
美标承插焊卡套旋塞阀适用于公称压力CLASS150~CLASS600LB,工作温度为-29℃~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
三、美标承插焊式卡套旋塞阀结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、不锈钢手动阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
5、双向流动,使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

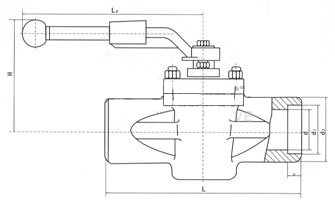

四、美标承插焊式卡套旋塞阀主要外形尺寸及连接尺寸 注:口径4″以上带蜗轮
| 公称压力(MPa) | 公称通径(in) | 尺寸(mm) | |||||||
| d | d1 | d2 | L | b | H | Lo | Do | ||
| 150Lb | 1/2 | 13 | 21.8±0.1 | 36 | 108 | 10 | 110 | 175 | - |
| 3/4 | 19 | 27.2±0.1 | 41 | 117 | 13 | 115 | 175 | - | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 175 | - | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 220 | ||
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 280 | - | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | - | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 350 | - | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 405 | - | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | - | 300 | |
| 300Lb | 1/2 | 13 | 21.8±0.1 | 38 | 140 | 10 | 110 | 175 | - |
| 3/4 | 19 | 27.2±0.1 | 43 | 152 | 13 | 115 | 175 | - | |
| 1 | 25 | 33.9±0.1 | 49 | 165 | 13 | 115 | 175 | - | |
| 11/4 | 32 | 42.7±0.1 | 56 | 178 | 13 | 135 | 220 | - | |
| 11/2 | 38 | 48.8±0.1 | 65 | 190 | 13 | 140 | 280 | - | |
| 2 | 51 | 61.2±0.1 | 78 | 216 | 16 | 150 | 305 | - | |
| 21/2 | 64 | 74±0.2 | 90105 | 241 | 16 | 165 | 350 | - | |
| 3 | 78 | 90±0.15 | 126 | 283 | 16 | 180 | 405 | - | |
| 4 | 102 | 115.6±0.15 | 305 | 19 | 380 | - | 300 | ||
| 5 | 127 | 381 | |||||||
| 6 | 152 | 403 | - | ||||||
| 8 | 203 | 419 | - | ||||||

| 公称压力(mpa) | 公称通径 (in) | 尺寸(mm) | |||||||||
| d | d1 | d2 | d3 | L | b-f | N-Ф | H | Lo | Do | ||
| 600Lb | 1/2 | 13 | 35 | 66.5 | 95 | 165 | 15-7 | 4-Ф15 | 110 | 175 | - |
| 3/4 | 19 | 43 | 82.5 | 118 | 190 | 16-7 | 4-Ф19 | 115 | 175 | - | |
| 1 | 25 | 51 | 89 | 124 | 216 | 18-7 | 4-Ф19 | 115 | 175 | - | |
| 11/4 | 32 | 64 | 98.5 | 133 | 229 | 21-7 | 4-Ф19 | 135 | 220 | ||
| 11/2 | 38 | 73 | 114.5 | 156 | 241 | 23-7 | 4-Ф22 | 140 | 280 | - | |
| 2 | 51 | 92 | 127 | 165 | 292 | 26-7 | 8-Ф19 | 150 | 305 | - | |
| 21/2 | 64 | 100 | 149 | 190 | 330 | 29-7 | 8-Ф22 | 165 | 380 | - | |
| 3 | 76 | 127 | 168 | 210 | 356 | 32-7 | 8-Ф22 | 180 | 450 | - | |
| 4 | 102 | 157 | 216 | 273 | 432 | 38-7 | 8-Ф25 | 380 | - | 300 | |
| 5 | 127 | 186 | 266.5 | 330 | 508 | 45-7 | 8-Ф29 | 460 | - | 300 | |
| 6 | 152 | 216 | 292 | 356 | 559 | 48-7 | 12-Ф29 | 520 | - | 320 | |
| 8 | 200 | 270 | 349 | 419 | 660 | 56-7 | 12-Ф32 | 580 | - | 320 | |
| 10 | 248 | 324 | 432 | 508 | 787 | 64-7 | 16-Ф35 | 620 | - | 350 | |
| 12 | 298 | 381 | 489 | 559 | 838 | 67-7 | 20-Ф35 | 680 | - | 380 | |
| 900Lb | 1/2 | 13 | 35 | 82.5 | 121 | 229 | 22.5-7 | 4-Ф23 | 110 | 175 | - |
| 3/4 | 17 | 43 | 88.5 | 130 | 229 | 22.5-7 | 4-Ф23 | 115 | 175 | - | |
| 1 | 22 | 51 | 101.6 | 149 | 254 | 29-7 | 4-Ф26 | 115 | 175 | - | |
| 11/4 | 28 | 64 | 111.1 | 159 | 279 | 29-7 | 4-Ф26 | 135 | 220 | - | |
| 11/2 | 35 | 73 | 123.8 | 178 | 305 | 32-7 | 4-Ф29 | 140 | 280 | - | |
| 2 | 47 | 92 | 165.1 | 216 | 368 | 38.5-7 | 8-Ф26 | 150 | 305 | - | |
| 21/2 | 57 | 105 | 190.5 | 244 | 419 | 41.5-7 | 8-Ф29 | 165 | 380 | - | |
| 3 | 73 | 127 | 190.5 | 241 | 381 | 38.5-7 | 8-Ф26 | 180 | 450 | - | |
| 4 | 98 | 157 | 234.9 | 292 | 457 | 44.5-7 | 8-Ф32 | 380 | - | 300 | |
| 5 | 121 | 186 | 279.4 | 349 | 559 | 51-7 | 8-Ф35 | 460 | 300 | ||
| 6 | 146 | 216 | 317.5 | 381 | 610 | 56-7 | 12-Ф32 | 520 | - | 320 | |
| 8 | 190 | 270 | 393.7 | 470 | 737 | 63.5-7 | 12-Ф39 | 580 | - | 320 | |
| 10 | 238 | 324 | 469.9 | 545 | 938 | 70-7 | 16-Ф39 | 620 | 350 | ||
| 12 | 282 | 381 | 533.4 | 610 | 965 | 79.5-7 | 20-Ф39 | 680 | - | 380 | |
