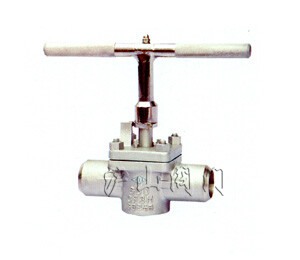

| 产品名称: | 德标对焊式卡套旋塞阀 | 产品型号: | |
| 驱动方式: | 手动 | 连接形式: | 对焊、蜗轮 |
| 结构形式: | 直通、三通 | 密封材料: | 硬质合金、铸钢、橡胶 |
| 压力范围: | 1.6~6.4MPa | 公称通径: | DN15-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、德标对焊式卡套旋塞阀介绍

二、德标对焊式卡套旋塞阀主要性能规范
| 公称压力(mpa) | 试验压力(mpa) | 工作压力(mpa) | 工作温度(℃) | |
| 壳体 | 密封 | |||
| 1.6 | 2.4 | 1.76 | 1.6 | 350℃ |
| 2.5 | 3.8 | 2.7 | 2.5 | |
| 4.0 | 6.0 | 4.4 | 4.0 | |
| 6.4 | 9.6 | 7.0 | 6.4 | |
| 10.0 | 15.0 | 11.0 | 10.0 | |
| 16.0 | 24.0 | 17.6 | 16.0 | |

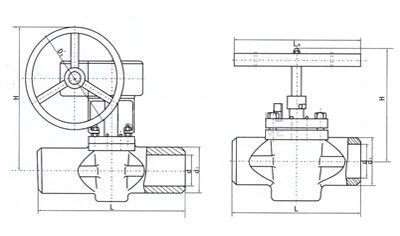

三、德标对焊式卡套旋塞阀主要外形尺寸及连接尺 寸 注:DN100以上带蜗轮
| 公称压力(mpa) | 公称通径(in) | 尺寸(mm) | |||||
| d | d1 | L | H | Lo | Do | ||
| 1.6(PN16) | 15 | 15 | 25 | 130 | 150 | 300 | - |
| 20 | 20 | 32 | 150 | 155 | 300 | ||
| 25 | 25 | 38 | 160 | 160 | 300 | - | |
| 32 | 32 | 46 | 180 | 180 | 350 | - | |
| 40 | 40 | 55 | 200 | 190 | 400 | - | |
| 50 | 50 | 66 | 230 | 200 | 500 | - | |
| 65 | 70 | 83 | 290 | 220 | 500 | - | |
| 80 | 80 | 100 | 310 | 230 | 550 | - | |
| 100 | 97 | 121 | 350 | 380 | - | 300 | |
| 125 | 125 | 147 | 400 | 460 | - | 300 | |
| 150 | 150 | 175 | 480 | 520 | - | 320 | |
| 200 | 200 | 226 | 600 | 580 | - | 320 | |
| 250 | 250 | 279 | 730 | 620 | - | 350 | |
| 300 | 300 | 330 | 850 | 680 | - | 380 | |
德标对焊式卡套旋塞阀(PN25-PN64) 主要外形尺寸及连接尺寸注:DN100以上带蜗轮
| 公称压力(mpa) | 公称通径(in) | 尺寸(mm) | |||||
| d | d1 | L | H | Lo | Do | ||
| 2.5(PN25) | 15 | 15 | 30 | 130 | 150 | 300 | - |
| 20 | 20 | 35 | 150 | 155 | 300 | ||
| 25 | 25 | 41 | 160 | 160 | 300 | - | |
| 32 | 32 | 48 | 180 | 180 | 350 | - | |
| 40 | 40 | 56 | 200 | 190 | 400 | - | |
| 50 | 50 | 68 | 230 | 200 | 500 | - | |
| 65 | 70 | 83 | 290 | 220 | 500 | - | |
| 80 | 80 | 100 | 310 | 230 | 550 | - | |
| 100 | 97 | 122 | 350 | 380 | - | 300 | |
| 125 | 125 | 150 | 400 | 460 | - | 300 | |
| 150 | 150 | 175 | 480 | 520 | - | 320 | |
| 200 | 200 | 230 | 600 | 580 | - | 320 | |
| 250 | 250 | 282 | 730 | 620 | - | 350 | |
| 300 | 300 | 334 | 850 | 680 | - | 380 | |
| 4.0(PN40) | 15 | 15 | 30 | 130 | 150 | 300 | - |
| 20 | 20 | 35 | 150 | 155 | 300 | ||
| 25 | 25 | 41 | 160 | 160 | 300 | - | |
| 32 | 32 | 48 | 180 | 180 | 350 | - | |
| 40 | 40 | 56 | 200 | 190 | 400 | - | |
| 50 | 50 | 68 | 230 | 200 | 500 | - | |
| 65 | 70 | 84 | 290 | 220 | 500 | - | |
| 80 | 80 | 101 | 310 | 230 | 550 | - | |
| 100 | 97 | 125 | 350 | 380 | - | 300 | |
| 125 | 125 | 150 | 400 | 460 | - | 300 | |
| 150 | 150 | 175 | 480 | 520 | - | 320 | |
| 200 | 200 | 230 | 600 | 580 | - | 320 | |
| 250 | 250 | 285 | 730 | 620 | - | 350 | |
| 300 | 300 | 337 | 850 | 680 | - | 380 | |
| 6.4(PN64) | 15 | 15 | 35 | 130 | 150 | 300 | - |
| 20 | 20 | 45 | 150 | 155 | 300 | ||
| 25 | 25 | 52 | 160 | 160 | 300 | - | |
| 32 | 32 | 62 | 180 | 180 | 350 | - | |
| 40 | 40 | 72 | 200 | 190 | 400 | - | |
| 50 | 50 | 87 | 230 | 200 | 500 | - | |
| 65 | 70 | 105 | 290 | 220 | 500 | - | |
| 80 | 80 | 125 | 310 | 230 | 550 | - | |
| 100 | 97 | 155 | 350 | 380 | - | 300 | |
| 125 | 125 | 182 | 400 | 470 | - | 300 | |
| 150 | 150 | 238 | 480 | 520 | - | 320 | |
| 200 | 200 | 293 | 600 | 580 | - | 320 | |
| 250 | 250 | 348 | 730 | 620 | - | 350 | |
| 300 | 300 | 850 | 680 | - | 380 | ||
德标对焊式卡套旋塞阀(PN100-PN160) 主要外形尺寸及连接尺寸 注:DN100以上带蜗轮
| 公称压力(mpa) | 公称通径(in) | 尺寸(mm) | |||||
| d | d1 | L | H | Lo | Do | ||
| 10.0(PN100) | 15 | 15 | 28 | 130 | 140 | 300 | - |
| 20 | 20 | 33 | 150 | 145 | 300 | ||
| 25 | 25 | 38 | 160 | 150 | 300 | - | |
| 32 | 32 | 46 | 180 | 170 | 350 | - | |
| 40 | 40 | 56 | 200 | 190 | 400 | - | |
| 50 | 50 | 72 | 230 | 200 | 500 | - | |
| 65 | 70 | 77 | 290 | 210 | 500 | - | |
| 80 | 80 | 102 | 310 | 230 | 550 | - | |
| 100 | 97 | 125 | 350 | 450 | - | 300 | |
| 125 | 125 | 150 | 400 | 470 | - | 300 | |
| 150 | 150 | 180 | 480 | 530 | - | 320 | |
| 200 | 200 | 234 | 600 | 570 | - | 320 | |
| 250 | 250 | 290 | 730 | 600 | - | 350 | |
| 300 | 300 | 352 | 850 | 650 | - | 350 | |
| 16.0(PN160) | 15 | 15 | 30 | 130 | 140 | 300 | - |
| 20 | 20 | 33 | 150 | 145 | 300 | ||
| 25 | 25 | 41 | 160 | 150 | 300 | - | |
| 40 | 40 | 58 | 200 | 180 | 400 | - | |
| 50 | 50 | 72 | 230 | 200 | 500 | - | |
| 65 | 70 | 87 | 290 | 210 | 500 | - | |
| 80 | 80 | 105 | 310 | 230 | 550 | - | |
| 100 | 97 | 130 | 350 | 450 | - | 300 | |
| 125 | 130 | 161 | 400 | 470 | - | 300 | |
| 150 | 153 | 190 | 480 | 530 | - | 320 | |
| 200 | 194 | 250 | 600 | 570 | - | 320 | |
| 250 | 239 | 310 | 730 | 600 | - | 350 | |
| 300 | 286 | 370 | 850 | 650 | - | 350 | |
