D341蜗轮法兰式通风蝶阀

D341蜗轮法兰式通风蝶阀

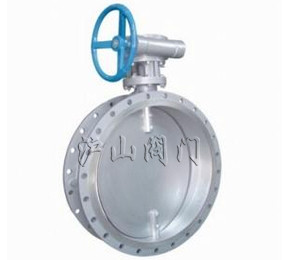

D341蜗轮法兰式通风蝶阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 蜗轮法兰式通风蝶阀   产品型号 D341
  驱动方式 蜗轮   连接形式 法兰
  结构形式 中心垂直板   密封材料 与阀体一致
  压力范围 0.5~4.0MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、D341蜗轮法兰式通风蝶阀性能规范

用途及特点
通风
蜗轮法兰式通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:
设计新颖,合理,结构独特,重量轻,启闭迅速。
操力钜小,操作方便,省力灵巧。
采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸: GB/T9115.1-2000
结构长度:GB/T 12221-1989
压力试验:GB/T 13927-1992; JB/T 9092-1999

蜗轮法兰式伸缩蝶阀

二、D341蜗轮法兰式通风蝶阀主要技术参数


公称通径
DN 50~2000
公称压力 PN 0.05 0.25 0.6
试验压力 强度实验 0.075 0.375 0.9
密封实验 ≤1.5﹪泄漏量
适用介质 ,煤气、含尘气体、烟道气等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动

三、D341蜗轮法兰式通风蝶阀主要零件的材质


零件名称
材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

四、D341蜗轮法兰式通风蝶阀密封材料选用和适用温度

材料品种 碳钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WCB或WC9 C5或C12 铬Cr-18型、304、316 12CrMoV
耐高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐低温度 -29℃ -46℃ -29℃ -29℃ 196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

D341W-(0.5、2.5、6)C.P.R.V系列手柄、蜗杆蜗轮传动法兰式通风蝶阀

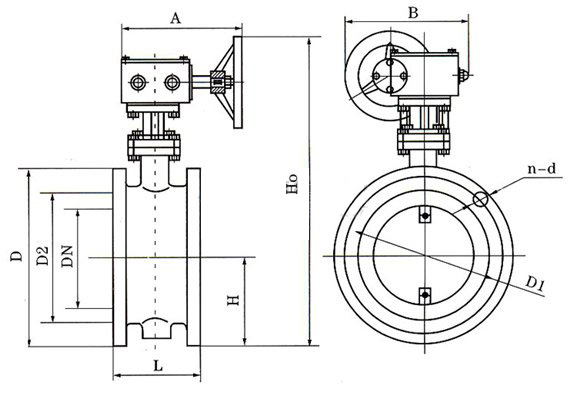

D41W-(0.5、2.5、6)C.P.R.V系列连接尺寸

公称通径 结构长度 外形尺寸(参考值 连接尺寸(标准值) 参考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9
65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25

D341W-(0.5.2.5.6)C.P.R.V系列连接尺寸

公称通径 结构长度(标准值) 外形连接尺寸(参考值) 连接尺寸(标准值) 参考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 H1 A A1 B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 420 125 209 193 140 110 88 4-18 140 110 88 4-14 14
65 21/2 112 80 306 440 125 209 193 160 130 108 4-18 160 130 108 4-14 15
80 3 114 95 334 460 125 209 193 190 150 124 4-18 190 150 124 4-18 17
100 4 127 105 354 480 125 256 193 210 170 144 4-18 210 170 144 4-18 20
125 5 140 120 384 510 125 256 193 240 200 174 8-18 240 200 174 8-18 25
150 6 140 132 409 540 125 256 193 265 225 199 8-18 265 225 199 8-18 29
200 8 152 160 593 600 165 256 283 320 280 254 8-18 320 280 254 8-18 47
250 10 165 187 650 680 165 256 283 375 335 309 12-18 375 335 309 12-18 67
300 12 178 220 715 760 165 256 283 440 395 363 12-22 440 395 363 12-22 78
350 14 190 245 814   175   334 490 445 413 12-22 490 445 413 12-22 96
400 16 216 270 863   175   334 540 495 463 16-22 540 495 463 16-22 130
450 18 222 297 918   175   334 595 550 518 16-22 595 550 518 16-22 142
500 20 229 322 1016   210   425 645 600 568 20-22 645 600 568 20-22 191
600 24 267 377 1128   210   425 755 705 667 20-26 755 705 667 20-26 230
700 28 292 430 1233   210   425 860 810 772 24-26 860 810 772 24-26 250
800 32 318 487 1344   210   425 975 920 878 24-30 975 920 878 24-30 320
900 36 330 537 1560   320   620 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 410 587 1660   320   620 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 470 687 1890   320   620 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 530 760 2670   575   714 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 600 895 2810   575   714 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 670 995 3020   575   714 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 760 1095 3220   656   810 2190 2130 2090 48-30 2265 2180 2125 48-42 3050
