XD71X-10信号蝶阀-信号蝶阀-信号蝶阀作用-信号蝶阀原理
您的位置:首页>>产品中心  >>XD71X-10信号蝶阀更新时间:2026-04-30 11:21:02

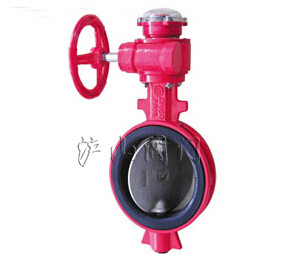

XD71X-10信号蝶阀

XD71X-10信号蝶阀
XD71X-10信号蝶阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 信号蝶阀   产品型号 XD71X-10X、D371X-10
  驱动方式 手动、蜗轮   连接形式 对夹
  结构形式 中心垂直板    密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN50-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



XD71X-10信号蝶阀介绍

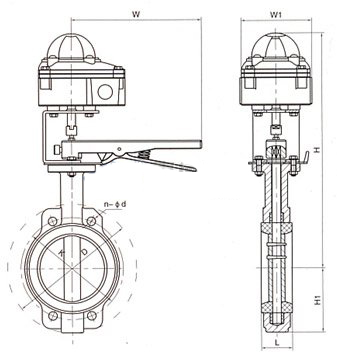

XD71X-10信号蝶阀结构图

一、XD71X-10信号蝶阀产品概述

信号蝶阀手动蝶阀与回信器(机械式或接近式)组成,主要应用在手动操作时,远距离开关信号需要反馈到计算机显示场合。

二、XD71X-10信号蝶阀主要外形和连接尺寸

XD71X-10
通径 L D K n-Фd H H1 W W1
50 43 165 125 4-Ф18 80 320 266 90
 65 46 185 145 4-Ф18 89 330 266 90
 80 46 200 160 8-Ф18 95 340 266 90
 100 52 220 180 8-Ф18 114 360 266 90
 125 56 250 210 8-Ф18 127 380 266 90
 150 56 285 240 8-Ф22 139 390 266 90
 200 60 340 295 8-Ф22 175 525 125 90
 250 68 395 350 12-Ф22 203 555 125 90
300 78 445 400 12-Ф22 242 610 190 90
注:≥DN200蜗轮传动,型号为XD371X
