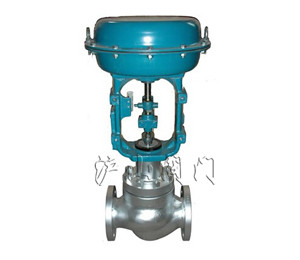

| 产品名称： | HSC笼式单座调节阀 | 产品型号： | HSC |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 单座 | 密封材料： | V型聚四氟乙烯填料、石墨填料 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN40-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、产品概述：
HSC笼式单座调节阀采用顶部导向结构，配用直行程电动执行器，适用于高压差易产生闪蒸空化的场合，是一种高性能的笼式单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。笼式单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大、抗振性好。笼式单座调节阀的泄漏量符合ANSI Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。
二、主要技术参数
1、阀体
阀体型式
直通笼式单座铸造球型阀
公称通径
40、50、65、80、100、150、200mm
公称压力
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式
密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准
嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
材料
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖
常温型
-17~+230℃
伸长I型
-45~-17℃、 +230~+566℃
伸长II型
-100~-45℃
伸长III型
-196~-100℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
2、 阀内件
阀芯形式
笼式单座式柱塞型阀芯
套筒形式
分离式套筒
流量特性
等百分比特性(%)和线性特性(L)
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
3、执行机构
执行器型式
DKZ系列、381L系列、SKZ系列、PSL系列
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃
作用形式
气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
4、 主要性能指标
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%(HA1型小于全行程的5%)
基本误差
带定位器
小于全行程的±1%-7(HA1型小于全行程的±2%)
不带定位器
小于全行程的±5%
—
注：采用标准的V型聚四氟乙烯填料
可调范围
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
5、 Cv值和行程
公称通径
40
50
65
80
100
150
200
阀座直径
15
20
25
20
25
32
25
32
40
32
40
50
40
50
65
50
65
80
80
100
125
额定Cv值
4.0
6.3
12
6.3
12
21
12
21
30
21
30
50
30
50
85
85
125
200
125
200
310
额定行程
25
38
50
75
6、 主要外形及连接尺寸
|
公称通径DN(mm) |
40、50、65、80、100、125、150、200 |
|
结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料 |
|
阀体高度 |
|
|
执行器高度 |
