产品名称：
|

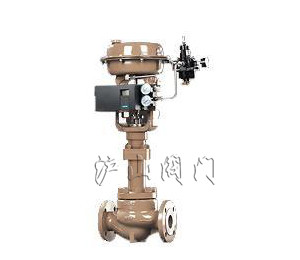

波纹管密封单座调节阀
|
产品型号：
|
HTSW
|
|
驱动方式：
|
气动
|
连接形式：
|
法兰
|
|
结构形式：
|
单座
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN40-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、波纹管密封单座调节阀概述
波纹管密封单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。
上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种不锈钢气动阀门完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。
因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。
阀芯导向面积大，抗振性好，配用多弹簧式薄膜执行机构，其结构紧凑，输出力大。
二、波纹管密封单座调节阀主要性能
泄 漏 量： 金属阀座：符合标准ANSI Bl6.104Ⅳ级， 小于额定的Cv的0.01%;
聚四氟乙烯阀座：符合标准ANSI Bl6.104 VI级，小于额定Cv的10-7
回 差： 5%(不带定位装置); 3%(带定位装置)
线 性： ±11%(不带定位装置); ±3%(带定位装置)
备 注：采用标准的V型聚四氟乙烯填料。
三、波纹管密封单座调节阀阀体
公称通径∶40、50、65、80、100、150、200㎜
公称压力∶ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用压力∶1.6MPa，2MPa，3.5MPa
连接型式∶法兰连接∶FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准∶JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接∶嵌接焊SW(40～50㎜)
对接焊BW(65～200㎜)
材 料∶铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖∶-45～-17℃、-17～+230℃、+230℃～+350℃
注∶工作温度不准超过各种材料的允许范围
压盖型式∶螺栓压紧式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
