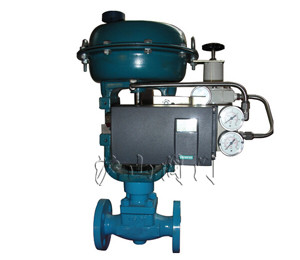

| 产品名称： | HLS小口径单座调节阀 | 产品型号： | HLS |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN25 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、产品概述
HLS小口径单座调节阀是CV3000系列产品之一。HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。HLS小口径单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
二、主要技术参数
1、阀体
阀体型式
直通单座铸造球型阀
公称通径
20、25mm
公称压力
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式
密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准
嵌接焊SW
材料
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
上阀盖
常温型
-17~+230℃
伸长I型
-45~-17℃、 +230~+566℃
伸长II型
-100~-45℃
伸长III型
-196~-100℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀体型式
直通单座铸造球型阀
公称通径
20、25mm
公称压力
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式
密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准
嵌接焊SW
材料
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
上阀盖
常温型
-17~+230℃
伸长I型
-45~-17℃、 +230~+566℃
伸长II型
-100~-45℃
伸长III型
-196~-100℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
2、 阀内件
阀芯形式
单座柱塞型阀芯
流量特性
金属阀座
等百分比特性、线性特性
软阀座
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
阀芯形式
单座柱塞型阀芯
流量特性
金属阀座
等百分比特性、线性特性
软阀座
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
3、执行机构
执行器型式
HA多弹簧薄膜执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
作用形式
用正作用或反作用执行机构实现阀的气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
执行器型式
HA多弹簧薄膜执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
作用形式
用正作用或反作用执行机构实现阀的气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
4、主要性能指标
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%(HA1型小于全行程的5%)
基本误差
带定位器
小于全行程的±1%-7(HA1型小于全行程的±2%)
不带定位器
小于全行程的±5%
—
注：采用标准的V型聚四氟乙烯填料
可调范围
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%(HA1型小于全行程的5%)
基本误差
带定位器
小于全行程的±1%-7(HA1型小于全行程的±2%)
不带定位器
小于全行程的±5%
—
注：采用标准的V型聚四氟乙烯填料
可调范围
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
5、 Cv值和行程
阀芯形式
阀座和流量特性
额定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
柱塞
阀芯
金属
阀座
等百分比(%CF)
14.3
○
△
△
△
△
△
△
△
△
△
线性(LCF)
○
○
○
○
○
△
△
△
△
△
△
△
△
△
软阀座
等百分比(%CF)
○
○
○
○
○
○
○
○
○
○
线性(LCF)
○
○
○
○
○
○
○
○
○
○
○
○
公称通径x阀座直径
20
6
6
6
6
6
8
8
11
11
14
14
19
22
25
6
6
6
6
6
8
8
11
11
14
14
19
22
28
阀芯形式
阀座和流量特性
额定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
柱塞
阀芯
金属
阀座
等百分比(%CF)
14.3
○
△
△
△
△
△
△
△
△
△
线性(LCF)
○
○
○
○
○
△
△
△
△
△
△
△
△
△
软阀座
等百分比(%CF)
○
○
○
○
○
○
○
○
○
○
线性(LCF)
○
○
○
○
○
○
○
○
○
○
○
○
公称通径x阀座直径
20
6
6
6
6
6
8
8
11
11
14
14
19
22
25
6
6
6
6
6
8
8
11
11
14
14
19
22
28
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
6、主要外形及连接尺寸
公称通径DN(mm)
20、25
结构长度
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料
阀体高度
执行器高度
公称通径DN(mm)
20、25
结构长度
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料
阀体高度
执行器高度
