| 产品名称： | ZRHCF衬氟调节阀 | 产品型号： | ZRHCF |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 单座 | 密封材料： | 聚四氟乙烯 |
| 压力范围： | 1.6～2.5MPa | 公称通径： | DN20-DN150 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZRHCF衬氟调节阀介绍

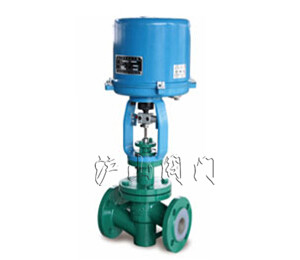

ZRHCF衬氟调节阀是一种波纹管密封单座调节阀，该阀接触介质部位采用高压注塑工艺，衬有能耐强腐蚀介质如：盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封，广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。
二、ZRHCF衬氟调节阀标准规格
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三、ZRHCF衬氟调节阀型号编制
|
Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
|
Z系列电动调节阀 |
R:电动3810L执行机构 |
H直行程 |
CF:标准型衬氟调节阀 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHCF-16C DN50 |
||||||
四、ZRHCF衬氟调节阀性能
|
流量特性 |
直线、等百分比、快开 |
||
|
可调范围 |
30:1 |
||
|
额定CV值 |
等百分比CV6.3~400 ，直线CV6.9~440 |
||
|
允许泄漏量 |
软密封:VI级（气泡级） |
||
|
性能指标 |
|
气动 |
电动 |
|
基本误差% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死区% |
≤0.6 |
≤1.0 |
|
|
始终点偏差% |
±2.5 |
±2.5 |
|
|
额定行程偏差% |
≤2.5 |
≤2.5 |
|
五、ZRHCF衬氟调节阀选用参数表
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|||
|
额定流量系数Cv |
等百分比 |
|
8 |
12 |
20 |
32 |
50 |
70 |
100 |
200 |
240 |
||
|
直线 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
220 |
300 |
|||
|
行程 |
16mm |
25 mm |
40mm |
60mm |
|||||||||
|
电动执行机构 |
大允许压差（MPa） |
||||||||||||
|
型号 |
推力（N） |
||||||||||||
|
3810L-08 |
800 |
2.38 |
1.52 |
|
|
|
|
|
|
|
|
||
|
3810L-20 |
2000 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
|
|
|
|
|
||
|
3810L-30 |
3000 |
|
|
2.79 |
1.79 |
1.14 |
|
|
|
|
|
||
|
3810L-50 |
5000 |
|
|
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|
|
||
|
3810L-65 |
6500 |
|
|
|
|
|
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
||
|
3810L-99 |
10000 |
|
|
|
|
|
|
|
|
0.61 |
0.42 |
||
