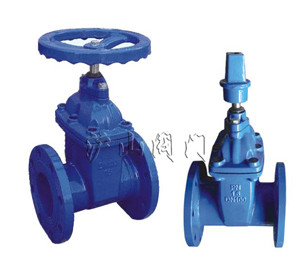

Z45暗杆弹性座封闸阀


Z45暗杆弹性座封闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 Z45暗杆弹性座封闸阀   产品型号 Z45
  驱动方式 手动   连接形式 法兰
  结构形式 明杆   密封材料 丁腈橡胶
  压力范围 1.0~2.5MPa   公称通径 DN50-DN400
  常用材质 灰铸铁、球墨铸铁、铸钢   技术咨询 021-31007323



Z45暗杆弹性座封闸阀介绍


一、Z45暗杆弹性座封闸阀产品概述

暗杆弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。明杆弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

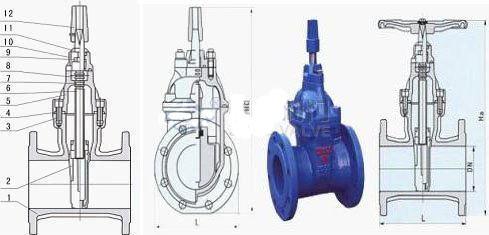

二、Z45暗杆弹性座封闸阀主要零部件材料

序  号 名    称 材    质
1 阀    体 灰铸铁、球墨铸铁、铸钢
2 闸    板 球墨铸铁外三元乙丙或丁腈橡胶
3 内六角螺栓 碳化处理
4 密  封  圈 丁腈橡胶
5 阀  盖 灰铸铁、球墨铸铁、铸钢
6 阀  杆 不锈钢
7 “0”形密封圈 丁腊橡胶
8 止推轴承 锡青铜
9 螺  栓 不锈钢
10 压  盖 球墨铸铁、铸钢
11 防尘罩 丁腈橡胶
12 手轮(传动帽) 铸   铁

三、Z45暗杆弹性座封闸阀主要技术参数

公称压力:1 0~2 5MPa
公称通径:50~400mm
工作温度:0~80℃
适用介质:水、油、气等
法兰标准:GB/Tl7241.6 GB9113
试验标准:GBl3927 APl598

四、Z45暗杆弹性座封闸阀主要外形连接尺寸

         单位mm
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Ha 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
He 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
