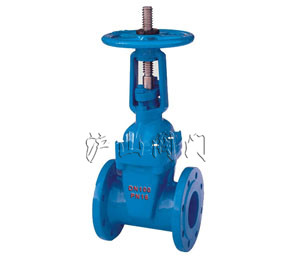

Z41明杆弹性座封闸阀


Z41明杆弹性座封闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 Z41明杆弹性座封闸阀   产品型号 Z41
  驱动方式 手动   连接形式 法兰
  结构形式 明杆   密封材料 丁腈橡胶、三元乙丙
  压力范围 1.0~2.5MPa   公称通径 DN50-DN400
  常用材质 灰铸铁、球墨铸铁、铸钢   技术咨询 021-31007323



Z41明杆弹性座封闸阀介绍


一、Z41明杆弹性座封闸阀产品概述

明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常应用于消防及工业系统。伞齿轮弹性座封闸阀一般安装于距地面较高位置。

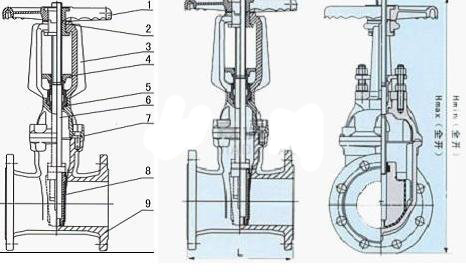

二、Z41明杆弹性座封闸阀主要零部件材料

序  号 零件名称 材    质
1 手  轮 可锻铸铁
2 阀杆螺母 铜合金
3 支  架 灰铸铁、球墨铸铁、铸钢
4 压  盖 球墨铸铁、铸钢
5 密封圈 丁腈橡胶、三元乙丙
6 阀  杆 不锈钢
7 中口垫 丁腈橡胶、三元乙丙
8 闸  板 球墨铸铁+三元乙丙或丁腈橡胶
9 阀  体 灰铸铁、球墨铸铁、铸钢

三、Z41明杆弹性座封闸阀主要技术参数

公称压力:1 0~2 5MPa
公称通径:50--400mm
工作温度:O~80℃
适用介质:水、油、气等
法兰标准:GB/T 17241.6 GB9113
试验标准:GBl3927 APl598

四、Z41明杆弹性座封闸阀主要连接外型尺寸

      单位mm
DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
Hmin (全关) 322 332 350 420 581 581 736 882 1109 1300 1380
Hmix (全开) 374 398 429 524 721 736 942 1013 1117 1655 1805
