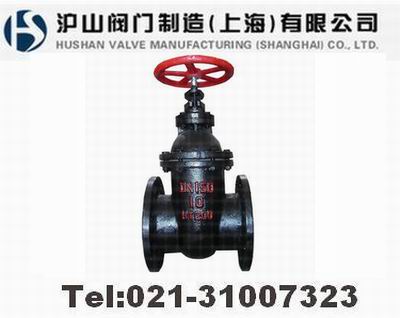

铸铁暗杆闸阀


铸铁暗杆闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 铸铁暗杆闸阀   产品型号 Z45T、Z45W、Z45H
  驱动方式 手动   连接形式 法兰
  结构形式 单闸板   密封材料 硬质合金、不锈钢、铜合金
  压力范围 1.0MPa   公称通径 DN50-DN100
  常用材质 铸铁   技术咨询 021-31007323



一、铸铁暗杆闸阀 主要特点及用途

1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2.密封面采用不锈钢和硬质合金,使用寿命长。
3.采用柔性石墨填料、密封可靠,操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、铸铁暗杆闸阀 执行标准

设计制造:按GB/T12234-89的规定
结构长度:按GB/T12221-89的规定
法兰面尺寸:按JB79 GB/T9112-9131的规定
检查与试验:按JB/T9092-99 GB/T13927-92的规定
传动方式:手动、电动、齿轮传动

三、铸铁暗杆闸阀 主要技术参数

型号

公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度

Z45H-10

1.0

1.1

1.5

≤200℃

水、蒸汽、油

Z45T-10

Z45W-10

≤100℃

油品、煤气

四、铸铁暗杆闸阀 主要零件材料

型号

阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料

RZ45H-10

灰铸铁、铸 钢

碳钢+合金钢

不锈钢、合金钢

青铜

碳钢、不锈钢

浸油石棉盘根

RZ45W-10

灰铸铁

灰铸铁

黄铜

碳钢

RZ45T-10

灰铸铁

灰铸铁+黄铜

黄铜

碳钢、黄铜

五、铸铁暗杆闸阀 主要外形尺寸及重量

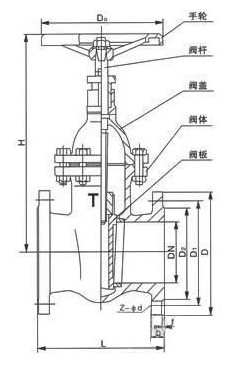

Z45暗杆闸阀,结构图
                 RZ45铸铁暗杆闸阀 结构图


公称通
DN(mm)

尺寸(mm) 重量
(kg)
L D D1 D2 b Z-d H D0

50

180

160

125

100

20

4-18

345

180

17

65

195

180

145

120

20

4-18

376

180

20

80

210

195

160

135

22

4-18

417

200

27

100

230

215

180

155

22

8-18

460

200

50

125

255

245

210

185

24

8-18

525

240

70

150

280

280

240

210

24

8-23

567

240

95

200

330

335

295

265

26

8-23

705

320

150

250

380

390

350

320

28

12-23

800

320

200

300

420

440

400

368

28

12-23

886

400

280

350

450

500

460

428

30

16-23

968

400

360

400

480

565

515

482

32

16-25

1090

500

500

450

510

615

565

538

32

20-25

1175

500

590

500

540

670

620

585

34

20-25

1414

720

680

600

600

780

725

685

36

20-30

1593

720

951

700

660

895

840

800

40

24-30

1812

800

1950
