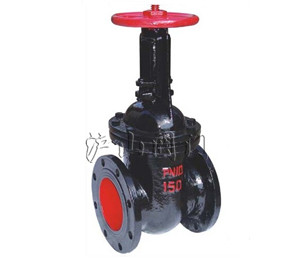

  产品名称 铸铁明杆闸阀   产品型号 Z41T、Z41W、Z41H
  驱动方式 手动   连接形式 法兰
  结构形式 明杆   密封材料 不锈钢、合金钢、黄铜
  压力范围 1.0MPa   公称通径 DN40-DN500
  常用材质 灰铸铁   技术咨询 021-31007323



一、铸铁明杆闸阀 主要特点及用途

1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2.密封面采用不锈钢和硬质合金,使用寿命长。
3.采用柔性石墨填料、密封可靠,操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、铸铁明杆闸阀 执行标准

设计制造:按GB/T12234-89的规定
结构长度:按GB/T12221-89的规定
法兰面尺寸:按JB79 GB/T9112-9131的规定
检查与试验:按JB/T9092-99 GB/T13927-92的规定
传动方式:手动、电动、齿轮传动

三、铸铁明杆闸阀 主要技术参数

型号

公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度

Z41T-10

1.0

1.1

1.5

≤200℃

水、蒸汽、油

Z41T-10

Z41W-10

≤100℃

油品、煤气

四、铸铁明杆闸阀 主要零件材料

型号

阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料

Z41H-10

灰铸铁、铸 钢

碳钢+合金钢

不锈钢、合金钢

青铜

碳钢、不锈钢

浸油石棉盘根

Z41W-10

灰铸铁

灰铸铁

黄铜

碳钢

Z41T-10

灰铸铁

灰铸铁+黄铜

黄铜

碳钢、黄铜

五、铸铁明杆闸阀 主要外形尺寸及重量

Z41铸铁明杆闸阀 结构图
           RZ41铸铁明杆闸阀 结构图



公称通径DN(mm)

尺寸(mm) 重量
(kg)
L D D1 D2 b-f Z-d H D0

40

165

145

110

85

18-3

4-18

245

135

20

50

180

160

125

100

20-3

4-18

286

180

26

65

190

180

145

120

20-3

4-18

320

180

35

80

203

195

160

135

22-3

4-18

373

200

45

100

229

215

180

155

22-3

8-18

428

200

60

125

250

245

210

185

24-3

8-18

513

240

85

150

270

280

240

210

24-3

8-23

582

240

125

200

292

335

295

265

26-3

8-23

730

320

180

250

330

390

350

320

28-3

12-23

897

320

240

300

356

440

400

368

28-3

12-23

1032

400

360

350

381

500

460

428

30-3

16-23

1170

400

400

400

406

565

515

482

32-3

16-25

1330

500

500

450

432

615

565

532

32-3

20-25

1460

500

590

500

457

670

620

585

34-3

20-25

1650

500

680
