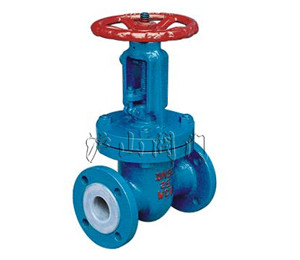

| 产品名称: | Z41Fs楔式衬氟塑料闸阀 | 产品型号: | Z41Fs |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | 单闸板 | 密封材料: | 硬质合金、氟塑料、橡胶 |
| 压力范围: | 1.6MPa | 公称通径: | DN15-DN500 |
| 常用材质: | 碳钢、不锈钢、铸铁 | 技术咨询: | 021-31007323 |
一、Z41Fs楔式衬氟塑料闸阀概述

设计与制造:GB12234
结构长度:GB12221(长系列)、JB97
法兰连接尺寸:JB78 JB79 GB9113 HG SH
二、Z41Fs楔式衬氟塑料闸阀用途
楔式衬氟塑料闸阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。适用温度:≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级: 0.6、1.0、1.6
三、Z41Fs楔式衬氟塑料闸阀测试
衬里层:电火花检测实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
快速排污阀
四、Z41Fs楔式衬氟塑料闸阀材料
阀体:铸铁、碳钢、不锈钢、超低碳不锈钢 阀盖:铸铁、碳钢、不锈钢、超低碳不锈钢衬里:氟塑料 阀板:碳钢完全包覆氟塑料 支架:碳钢
阀杆:2Cr13 1Cr18Ni9,部分包覆氟塑料 手轮:铸铁、碳钢
五、Z41Fs楔式衬氟塑料闸阀部件列表
1、阀体2、阀盖3、阀体衬里4、闸板5、阀杆6、支架7、手轮注:表中L值DN≤32按JB97 PN4.0MPa.DN≥40按GB12221长系列。
| 公称通径 | L | D | D1 | ||||||||||
| DN | NPS | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 |
| 15 | 1/2 | 130 | 130 | 130 | 130 | 80 | 95 | 95 | 95 | 55 | 65 | 65 | 65 |
| 20 | 3/4 | 150 | 150 | 150 | 150 | 90 | 105 | 105 | 105 | 65 | 75 | 75 | 75 |
| 25 | 1 | 160 | 160 | 160 | 160 | 100 | 115 | 115 | 115 | 75 | 85 | 85 | 85 |
| 32 | 11/4 | 180 | 180 | 180 | 180 | 120 | 135 | 135 | 135 | 90 | 100 | 100 | 100 |
| 40 | 11/2 | 240 | 240 | 240 | 240 | 130 | 145 | 145 | 145 | 100 | 110 | 110 | 110 |
| 50 | 2 | 250 | 250 | 250 | 250 | 140 | 160 | 160 | 160 | 110 | 125 | 125 | 125 |
| 65 | 21/2 | 270 | 270 | 270 | 270 | 160 | 180 | 180 | 180 | 130 | 145 | 145 | 145 |
| 80 | 3 | 280 | 280 | 280 | 280 | 185 | 195 | 195 | 195 | 150 | 160 | 160 | 160 |
| 100 | 4 | 300 | 300 | 300 | 300 | 205 | 215 | 215 | 230 | 170 | 180 | 180 | 190 |
| 125 | 5 | 325 | 325 | 325 | 325 | 235 | 245 | 245 | 270 | 200 | 210 | 210 | 220 |
| 150 | 6 | 350 | 350 | 350 | 350 | 260 | 280 | 280 | 300 | 225 | 240 | 240 | 250 |
| 200 | 8 | 400 | 400 | 400 | 400 | 315 | 335 | 335 | 360 | 280 | 295 | 295 | 310 |
| 250 | 10 | 450 | 450 | 450 | 450 | 370 | 390 | 405 | 425 | 335 | 350 | 355 | 370 |
| 300 | 12 | 500 | 500 | 500 | 500 | 435 | 440 | 460 | 485 | 395 | 400 | 410 | 430 |
| 350 | 14 | 550 | 550 | 550 | 485 | 500 | 520 | 445 | 460 | 470 | |||
| 400 | 16 | 600 | 600 | 600 | 535 | 565 | 580 | 495 | 515 | 525 | |||
| 450 | 18 | 650 | 650 | 650 | 590 | 615 | 640 | 550 | 565 | 585 | |||
| 500 | 20 | 700 | 700 | 700 | 640 | 670 | 705 | 600 | 620 | 650 | |||
| 公称通径 | D2 | b | n-Фd | ||||||||||
| DN | NPS | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 |
| 15 | 1/2 | 40 | 45 | 45 | 45 | 12 | 14 | 14 | 16 | 4-12 | 4-14 | 4-14 | 4-14 |
| 20 | 3/4 | 50 | 55 | 55 | 55 | 14 | 16 | 16 | 16 | 4-12 | 4-14 | 4-14 | 4-14 |
| 25 | 1 | 60 | 65 | 65 | 65 | 14 | 16 | 16 | 16 | 4-12 | 4-14 | 4-14 | 4-14 |
| 32 | 11/4 | 70 | 788 | 788 | 788 | 16 | 18 | 18 | 18 | 4-14 | 4-18 | 4-18 | 4-18 |
| 40 | 11/2 | 80 | 85 | 85 | 85 | 16 | 18 | 18 | 18 | 4-14 | 4-18 | 4-18 | 4-18 |
| 50 | 2 | 90 | 100 | 100 | 100 | 16 | 20 | 20 | 20 | 4-14 | 4-18 | 4-18 | 4-18 |
| 65 | 21/2 | 110 | 120 | 120 | 120 | 16 | 20 | 20 | 22 | 4-14 | 4-18 | 4-18 | 8-18 |
| 80 | 3 | 125 | 135 | 135 | 135 | 18 | 22 | 22 | 22 | 4-18 | 4-18 | 8-18 | 8-18 |
| 100 | 4 | 145 | 155 | 155 | 160 | 18 | 22 | 24 | 24 | 4-18 | 8-18 | 8-18 | 8-23 |
| 125 | 5 | 175 | 185 | 185 | 188 | 20 | 24 | 26 | 28 | 8-18 | 8-18 | 8-18 | 8-25 |
| 150 | 6 | 200 | 210 | 210 | 218 | 20 | 24 | 28 | 30 | 8-18 | 8-23 | 8-23 | 8-25 |
| 200 | 8 | 255 | 265 | 265 | 278 | 22 | 26 | 30 | 34 | 8-18 | 8-23 | 12-23 | 12-25 |
| 250 | 10 | 310 | 320 | 320 | 332 | 24 | 28 | 32 | 36 | 12-18 | 12-23 | 12-25 | 12-30 |
| 300 | 12 | 362 | 368 | 375 | 390 | 24 | 28 | 34 | 40 | 12-23 | 12-23 | 12-25 | 16-30 |
| 350 | 14 | 412 | 428 | 435 | 26 | 30 | 38 | 12-23 | 16-23 | 16-25 | |||
| 400 | 16 | 462 | 482 | 485 | 28 | 32 | 40 | 16-23 | 16-25 | 16-30 | |||
| 450 | 18 | 518 | 532 | 545 | 28 | 32 | 44 | 16-23 | 20-25 | 20-30 | |||
| 500 | 20 | 568 | 585 | 608 | 30 | 34 | 46 | 16-23 | 20-25 | 20-34 | |||
