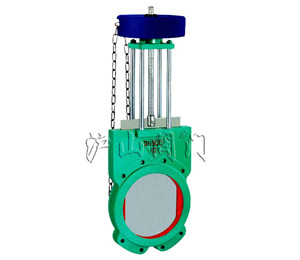

ZL73X链轮式浆液阀



产品名称：	ZL73X链轮式浆液阀	产品型号：	ZL73X
驱动方式：	手动	连接形式：	对夹
结构形式：	明杆	密封材料：	硬质合金、不锈钢、橡胶
压力范围：	0.6～1.0MPa	公称通径：	DN50-DN400
常用材质：	不锈钢、碳钢、灰铸铁	技术咨询：	021-31007323

一、ZL73X链轮式浆液阀介绍

ZL73X链轮式浆液阀主体采用铸造，铸钢，不锈钢等。通径从DN50-DN1200。产品广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。伞齿轮浆液阀特别适合于造纸行业在管道上作调节和节流使用。

口径： 50～400mm

压力： 0.6MPa、1.0MPa、1.6MPa

材质： 不锈钢、碳钢、灰铸铁、橡胶

二、ZL73X链轮式浆液阀适用介质

采矿、钢铁工业——用于煤浆、滤渣浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。

电站除灰——用于灰渣浆。

三、ZL73X链轮式浆液阀主要性能规范

公称压力PN（MPa)	试验压力（MPa）		适用介质	工作温度（℃）
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、 活水砂浆、矿渣、碱液	≤80℃
1.0	1.5	1.1

四、ZL73X链轮式浆液阀主要外形及连接尺寸(mm)

DN	L		D1	D2	H	n-M
	0.6	1.0
50	48	48	100	125	330	4-M16
65	48	48	120	145	340	4-M16
80	50	50	135	160	380	8-M16
100	50	50	155	180	440	8-M16
125	50	50	185	210	500	8-M16
150	60	60	210	240	600	8-M20
200	60	60	265	295	700	8-M20
250	70	70	320	350	890	12-M20
300	70	80	368	400	1050	12-M20
350	80	90	428	460	1160	16-M20
400	80	120	482	515	1200	16-M22
