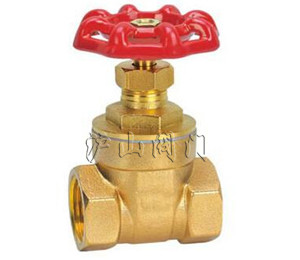

黄铜内螺纹闸阀|丝口闸阀


黄铜内螺纹闸阀|丝口闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 黄铜内螺纹闸阀|丝口闸阀   产品型号

Z11W-16T

  驱动方式 手动   连接形式 内螺纹
  结构形式 单闸板   密封结构 黄铜
  压力范围 1.6~2.5MPa   公称通径 DN15-DN65
  常用材质 黄铜   技术咨询 021-31007323



一、黄铜内螺纹闸阀 主要零件材料

型号

Z11W-16T

公称压力

1.6MPa

工作温度

≤200℃

适用介质

水、蒸汽及非腐蚀性气、液体

二、黄铜内螺纹闸阀 主要零件材料

零件

阀体、阀盖、阀板、阀杆

填料

手轮

材料

黄铜

聚四氟乙烯

铸铁

三、黄铜内螺纹闸阀 主要外形尺寸

黄铜丝口闸阀,结构图
                       黄铜内螺纹闸阀 结构图



DN

规格 A B C D

10

3/8

42

9.5

66.5

45

15

1/2

43

12.8

71

55

20

3/4

46

17

76

55

25

1

53

21

87.5

60

32

1 1/4

55

27

101

68

40

1 1/2

58

34

111

72

50

2

66.5

45

128

80

65

2 1/2

80

55

155

98

80

3

83

66

180

110

100

4

101

87

218

126
