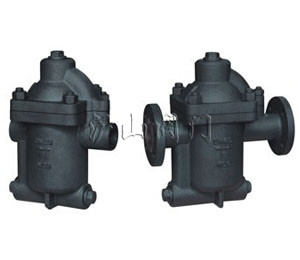

差压复阀钟型浮子式蒸汽疏水阀


差压复阀钟型浮子式蒸汽疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 差压复阀钟型浮子式蒸汽疏水阀   产品型号 ER系列
  驱动方式 手动   连接形式 法兰
  结构形式 钟型浮子式   密封材料 不锈钢
  压力范围 0.01-10.0MPa   公称通径 DN15-DN100
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



 一、差压复阀钟型浮子式蒸汽疏水阀

      产品介绍

    差压复阀钟型浮子式蒸汽疏水阀广泛用于石油、化工、印染、制药、纺织、食品等各种工矿业高中压蒸汽设备系统。

二、差压复阀钟型浮子式蒸汽疏水阀

 结构特点

杠杆浮球式蒸汽疏水阀采用先进的双阀座机构,主副复阀满足高压力、太排量而体积小。

对凝结水的产生量适用性强,可间歇排水,汽水分离可靠。

背压率高(≥80)可有效回收凝界水。

阀内全不锈刚零件全安装在阀盖上,维修方便,防腐蚀性强。

三、差压复阀钟型浮子式蒸汽疏水阀

主要零件材料和性能参数

零部件名称

材料

阀体、阀盖

WCBWC6

钟型浮子

奥式体不锈钢

阀座、阀芯

不锈合金钢

内置过滤网

不锈钢

性能参数

低工作压力

0.01Mpa

小过冷度

0

高允许背压率

85%

高允许温度

铸铁425
铸钼铁550

四、差压复阀钟型浮子式蒸汽疏水阀技术参数表

                                                                                   单位:mm

产品型号

公称通径
(DN)

连接方式

使用压力
(MPa)

最高允许
温度()

外型尺寸

参考重量
(kg)

L

H1

H2

H3

ER105

1540

螺纹

0.050.30.7

425

230

115

165



17

ER105F

1525

法兰

270

155

165

19.5

3250

22

ER110F

1525

0.050.51.2

270

155

165

19.5

3250

310

24

ER116F

1525

0.050.71.6

270

155

165

19.5

3250

310

24

ER116L

3250

0.051.6

320

203

192

48

ER20F

1550

法兰

0.051.6

425

310

146

200

30

ER120F

40100

0.050.81.6

400

203

192

49

ER130F

50100

0.052.5

430

190

240

31

ER25W

1550

承插焊

0.052.5
0.05
4.5
0.05
6.5
0.05
10.0

425/550

340

247

145

330

47

ER25F

1525

法兰

380

247

145

330

55

3250

58
